짱꼴라 122mm 다연장 PHL-81, PHL-11 및 PHZ-11

PHL-11(Type 11이라고도 함)은 중공산 122mm 다연장 로켓 발사 시스템 PHL-81의 개량형으로, 20발씩 장전된 두 개의 포드를 사용하여 총 40발의 발사관을 장착하고 있다.
기존의 PHL-81(Type 81)은 소련제 BM-21 Grad를 기반으로 중공에서 마구잡이로 복제한 40발 장전식 단일 발사포드를 사용했지만, PHL-11은 고정식 발사관을 20발 장전식 포드 두 개로 교체하여 포드 자체를 교환하여 장전하는 현대화된 시스템이다.



2x20 포드를 탑재하는 트럭형은 PHL-11로 궤도차량에 얹은 것은 PHZ-11로 구분한다.
20발씩 장전된 두 개의 포드를 사용하여 PHL-81의 수동 재장전 방식보다 크레인이 장착된 지원 차량을 통해 더 빠른 기계식 재장전이 가능하다. 원래 PHL-11은 SR-4 수출형을 기반으로 개발됐으며, SR-4 자체는 원래 PHL-81 설계의 발전형이다.
수출용 역시 발전형인 SR-5가 개발됐다.이 시스템은 20연장 122mm 포드 2개를 탑재하거나 6연장 220mm 포드로 교체하여 사격할 수 있다.

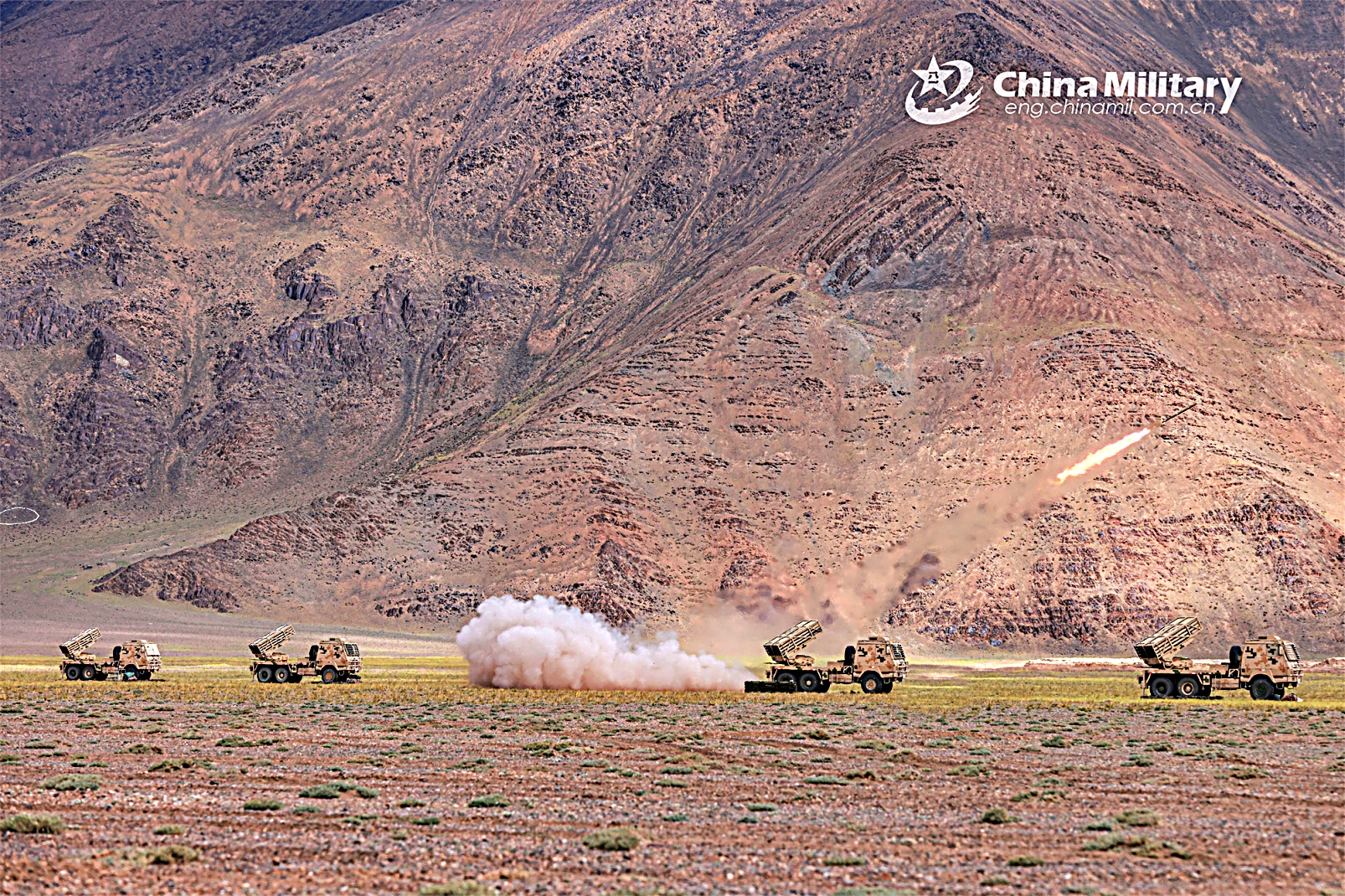

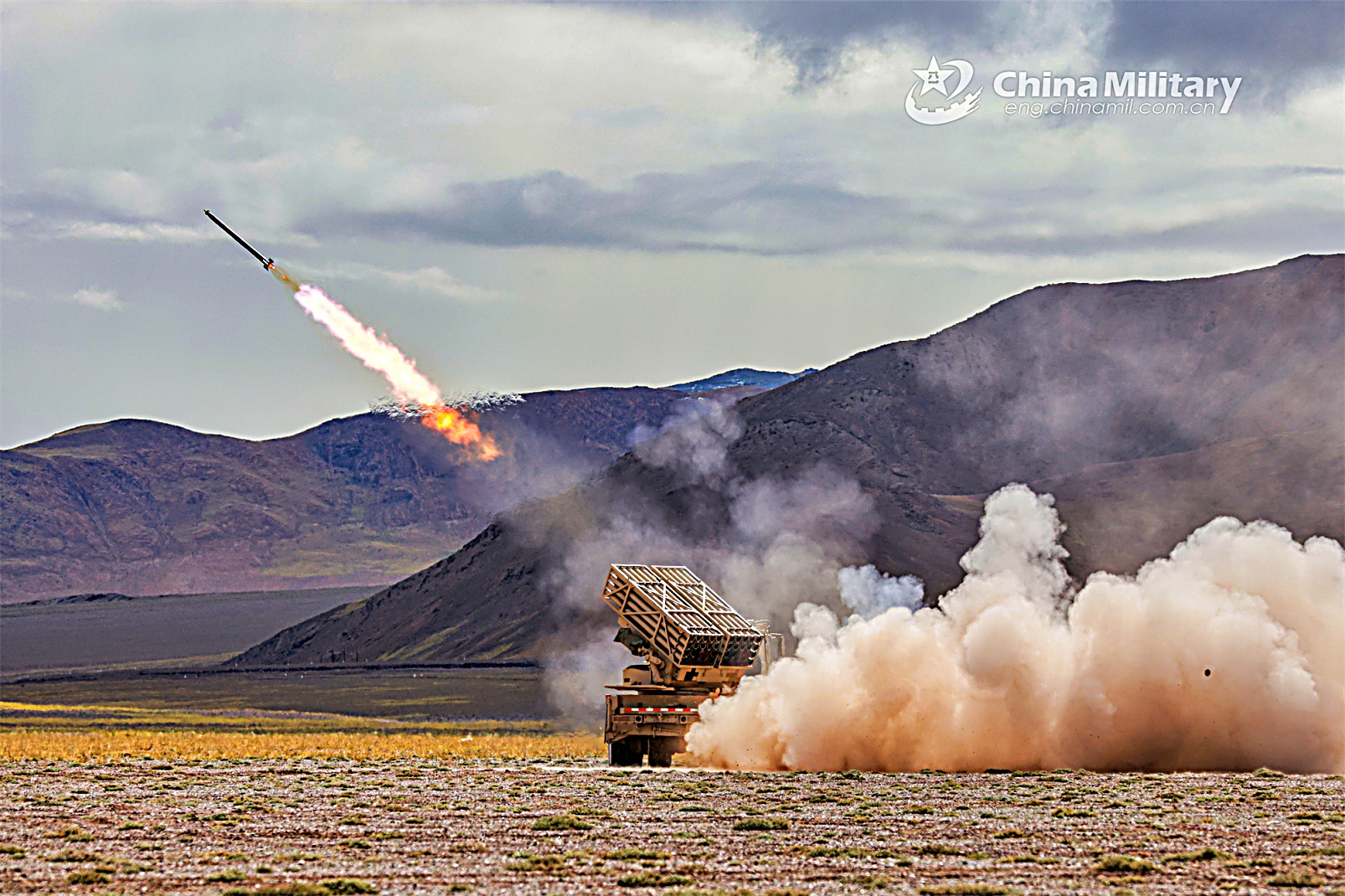

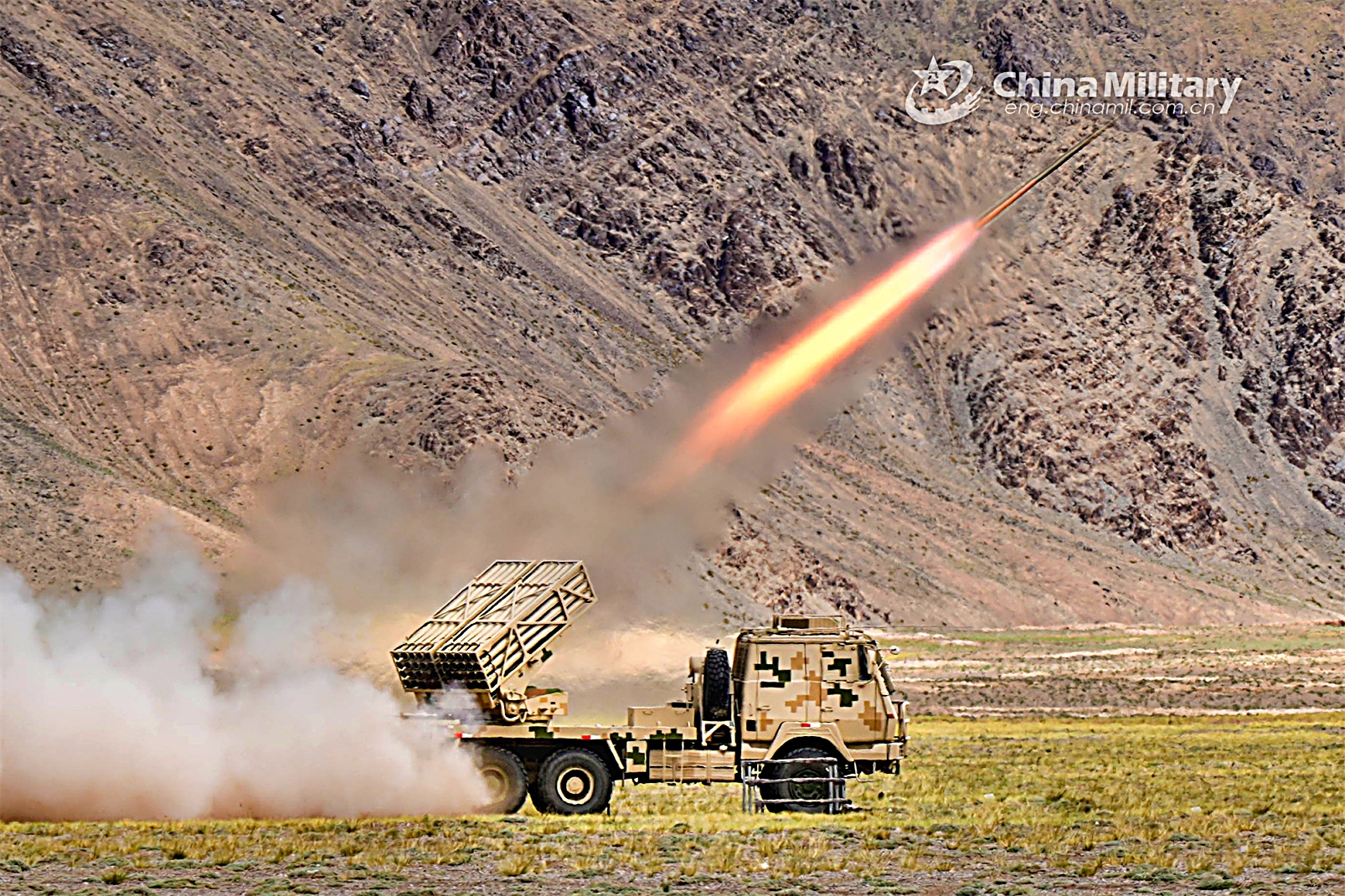

PHL-11 다연장 사격 모습

기본형인 PHL-81은 중공 육군을 위해 생산한 트럭 탑재형 122mm 자주 다연장 로켓 발사기이다. 현재 PHL-81은 현대화된 버전인 PHL-11로 대체되고 있다.
구 소련의 BM-21 Grad 다연장 로켓의 복제품인 PHL-81은 중공산 122mm 로켓 발사기 계열의 첫 번째 모델 명칭이다.
이 시스템은 중공 지상군의 연합군 여단의 핵심 화력으로 전투 효율을 향상시키기 위해 여러 차례 현대화 개량을 거쳤다.
81식 다연장에서 발사되는 회전 안정식 로켓은 고폭탄두 또는 강철 파편탄두를 장착할 수 있다.

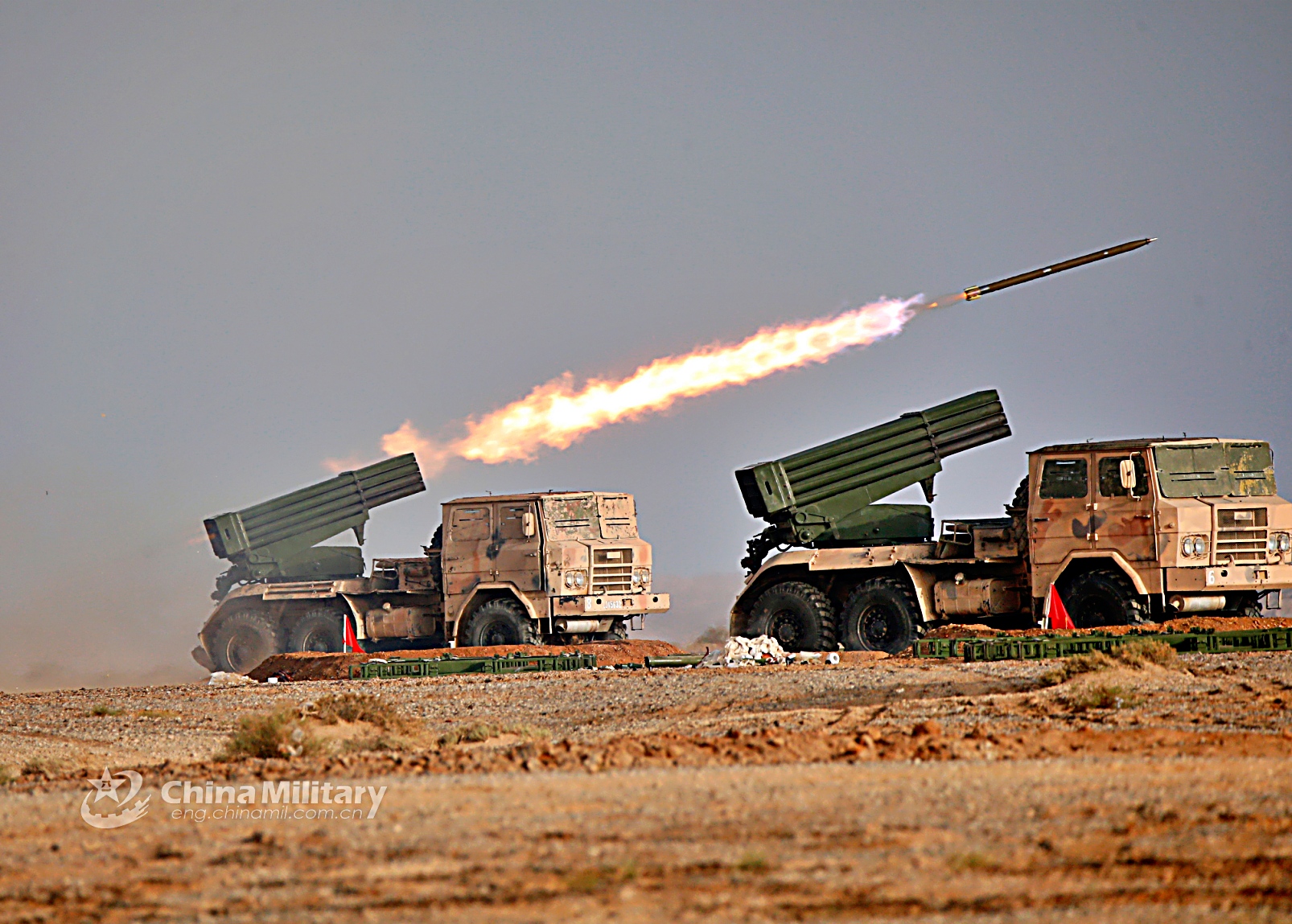

PHL-81 다연장 사격 모습

Type 81식 PHL-81. 81식 자주포는 Hongyan CQ261 6X6 트럭 차체에 40발 발사기를 장착했다. 이 트럭은 1975년 Shaanxi SX250으로 변경됐다.
Type 83식 81식 자주포의 개량형인 83식 자주포는 6x6 트럭 차체에 24발 발사기를 장착한다.

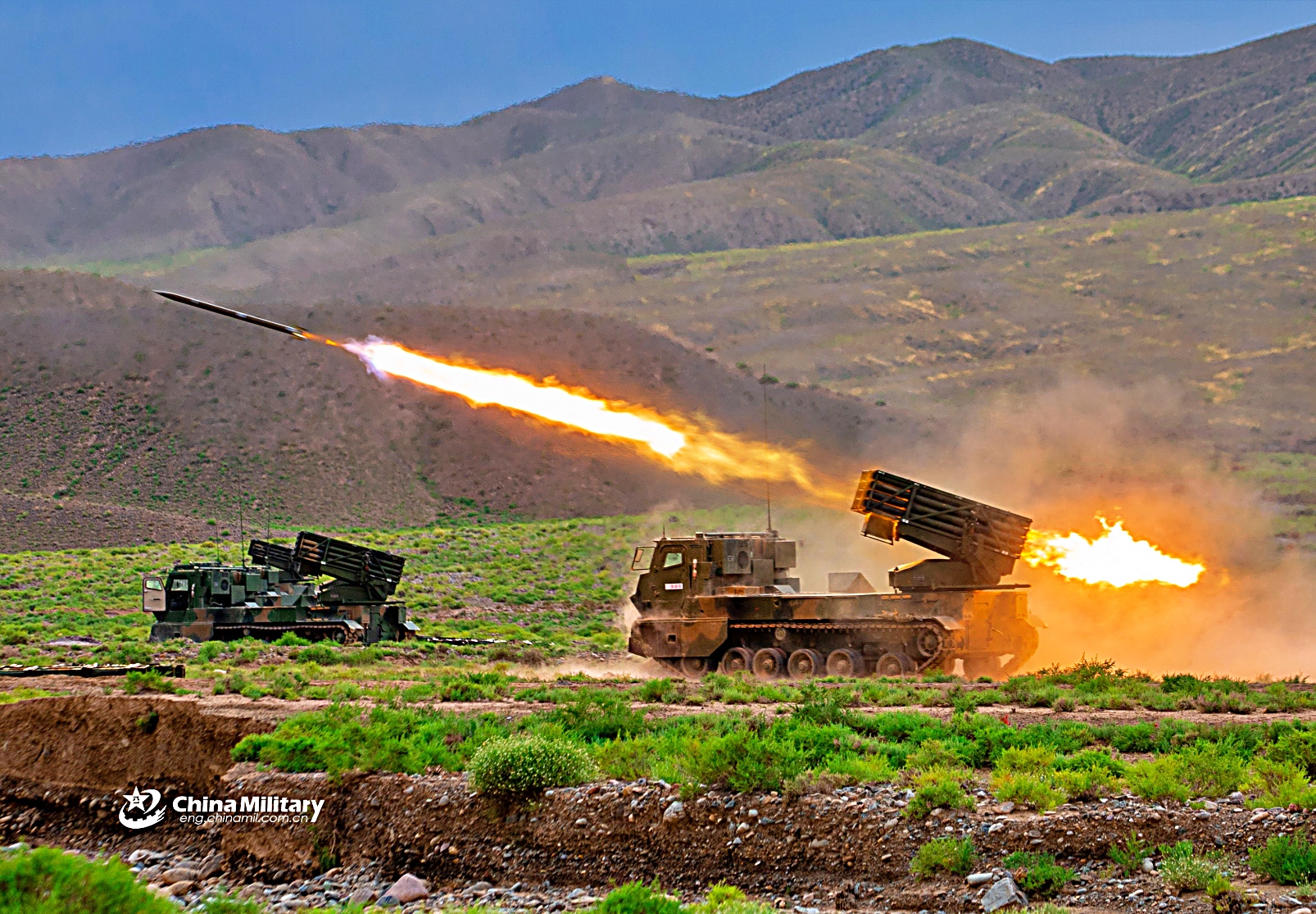

Type 89식 PHZ-89로 명명된 이 시스템은 기존 81식 다연장 로켓 발사 시스템의 개량형이다. 1989년 중공군에 채택됐다. 89식은 83식 자주포의 장갑 궤도형 차체에 신형 40연장 박스형 발사기를 장착했다. 로켓은 20초 안에 발사할 수 있다. 발사기는 후방에 장착되고 재장전 팩은 전방에 장착된다.
Type 90식 PHL-90으로 명명된 이 시스템은 90식의 개량형으로 PHZ-89와 동일한 40연장 발사기를 사용하지만, 로켓은 Tiema SC2030 6X6 트럭에 장착된다. 트럭에는 40발의 로켓을 추가로 장전할 수 있는 재장전 팩도 탑재되어 있으며, 발사기는 3분 안에 재장전할 수 있다.
Type 90A식 PHL-90A로 명명된 이 시스템은 PHZ-89와 동일한 40발들이 발사기를 사용하지만, 발사기는 Tiema XC2200 6×6 트럭에 장착되며, 사격 통제 시스템이 개선되었고, 포대는 지휘 차량에서 원격으로 제어할 수 있다. 이 포대는 Norinco에서 생산한다.
Type 90B형 90B형은 90A형의 개량형으로 40발들이 발사기는 Beifang Benchi 2629 6×6 트럭에 장착된다. 이 시스템에는 WZ551 정찰 차량이 추가됐으며, 지휘 차량의 지휘 및 사격 통제 시스템이 개선됐다.

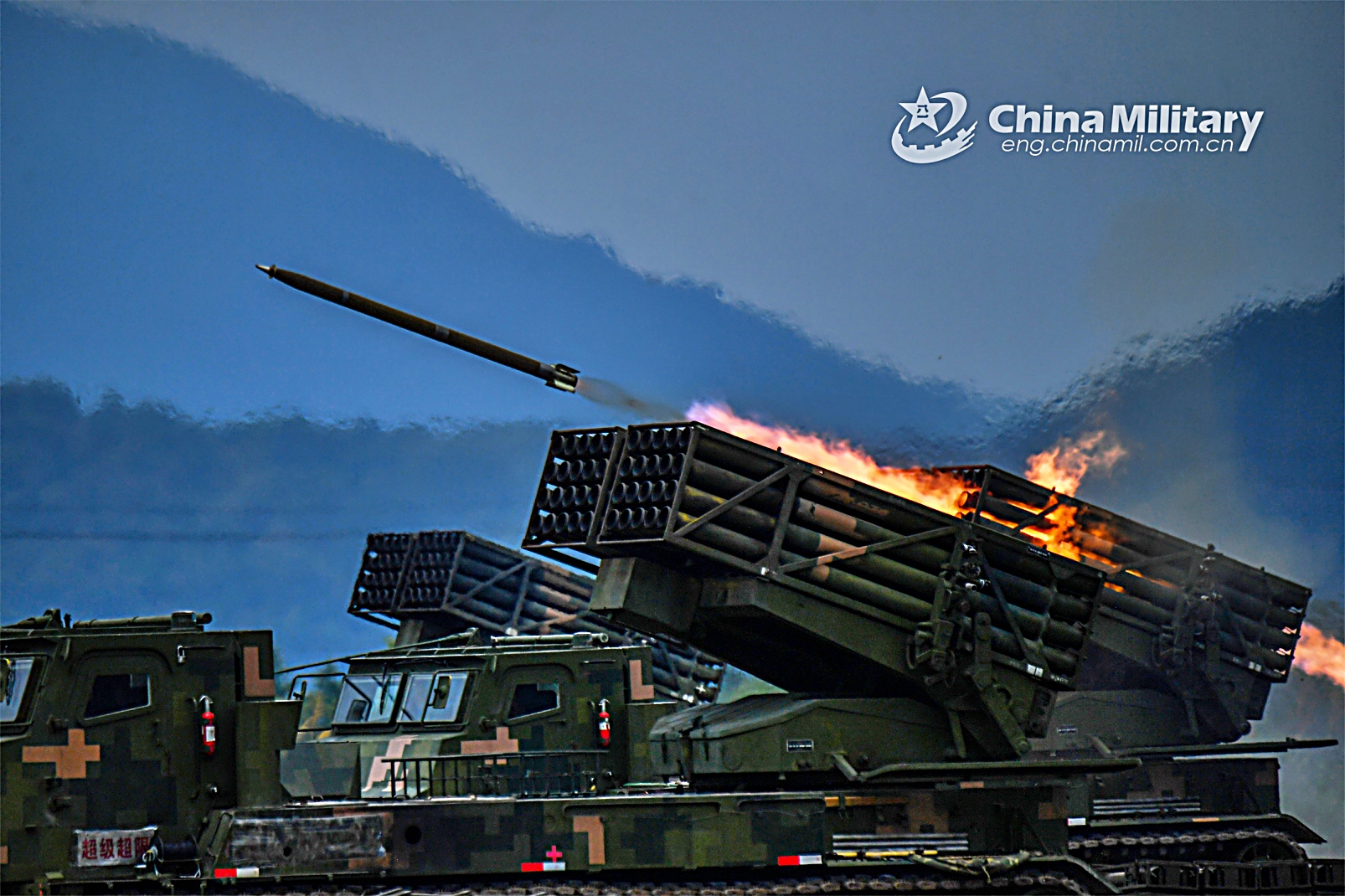

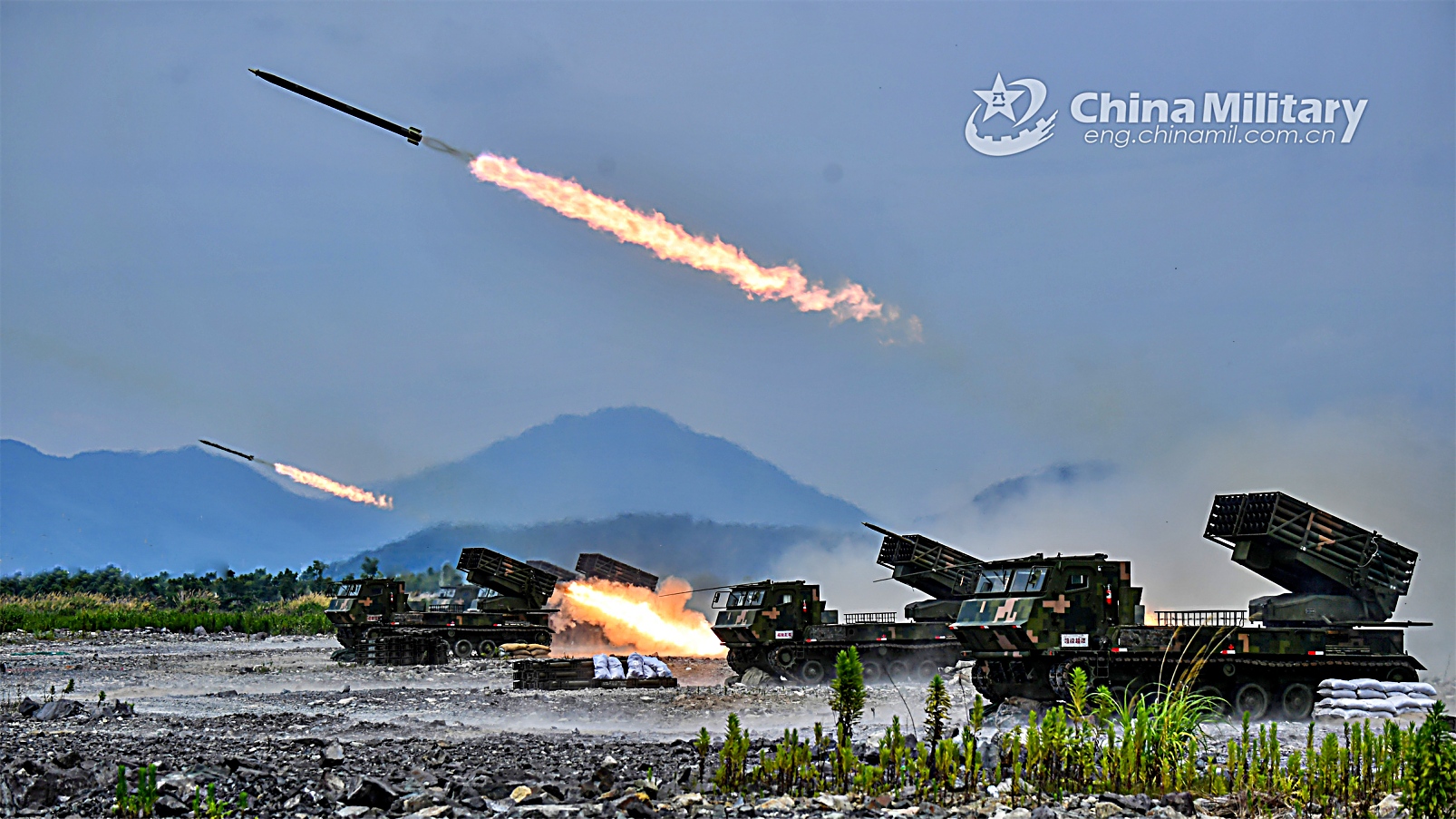

PHZ-11 다연장 사격 모습
