Sky Shield 26 훈련중 유도로켓 APKWS Hydra 70 실사격 인증

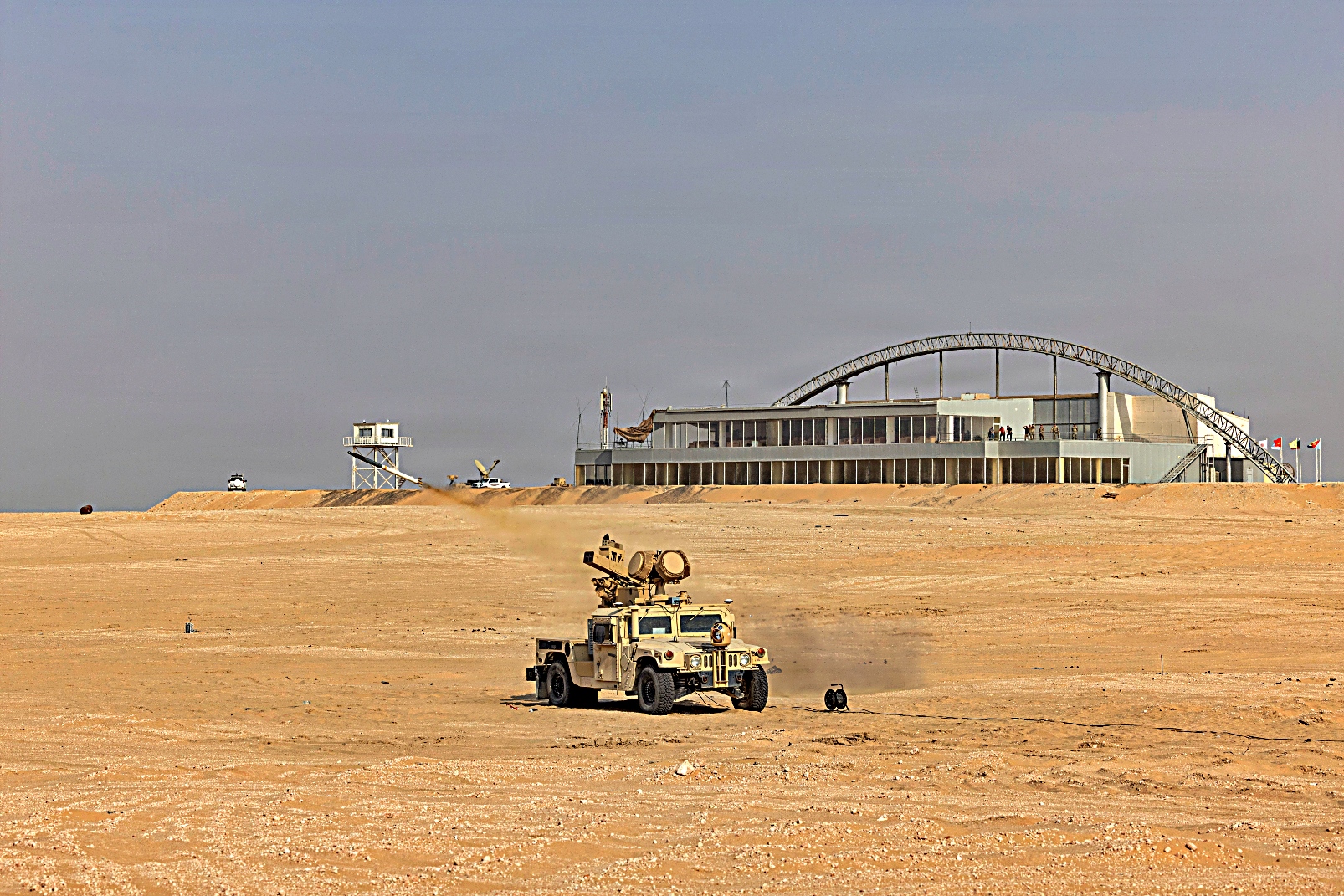

2025년 12월 4일, 쿠웨이트에서 실시된 Sky Shield 실사격 훈련 중, 전자식 첨단 지상 발사 시스템(EAGLS)이 첨단 정밀 타격 무기 시스템(APKWS Advanced Precision Kill Weapon System) Hydra 70 유도로켓을 발사하고 있다.

Sky Shield 는 미국과 다국적 파트너들이 고강도 합동 환경에서 원활하게 작전할 수 있는 능력을 향상시키고, 준비태세, 대응력 및 상호운용성을 강화하는 공중 및 미사일 방어, 대드론 훈련이다.



AGR-20 APKWS 첨단 정밀 타격 무기 시스템



AGR-20 첨단 정밀 타격 무기 시스템(APKWS AGR-20 Advanced Precision Kill Weapon System)은 레이저 유도 키트를 사용하여 Hydra 70 비유도 로켓을 정밀 유도 무기(PGM)로 개조한 것으로 APKWS는 미국 정부가 공식적으로 개발한 70mm(2.75인치) 반능동 레이저 유도 로켓이다. APKWS는 현재 사용 중인 레이저 유도 무기 대비 비용과 무게가 약 3분의 1 수준이며, 부수적 피해를 최소화하는 데 적합한 낮은 위력을 가지고 있고, 장전 및 하역 시간도 4분의 1로 단축됐다.

가능한 경우, 이 시스템은 발사대, 로켓 모터, 탄두, 신관 등 기존 Hydra 70 부품을 활용한다. 이 무기는 Hydra 70과 AGM-114 헬파이어 미사일 간의 격차를 해소하고, 경장갑 표적을 효과적으로 타격할 수 있는 비용 효율적인 방법을 제공한다.

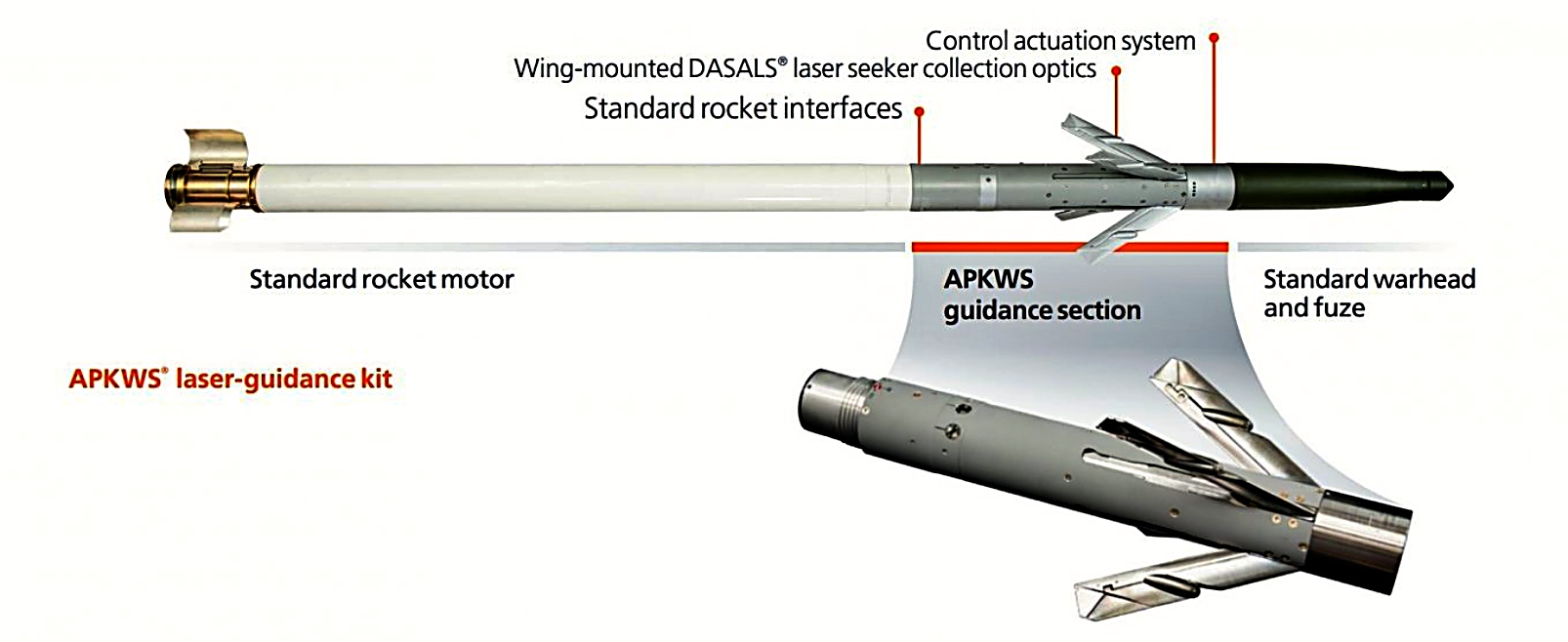

APKWS는 BAE Systems에서 개발한 로켓 중간 부분 장착 유도 장치를 추가하여 Hydra 70 비유도 로켓을 정밀 유도 탄약으로 변환한다. APKWS는 또한 Forges de Zeebrugge 비유도 로켓을 사용한 실사격 훈련에서 성공적으로 시험됐으며, 이를 통해 해당 로켓을 정밀 유도 탄약으로 변환하고 Hydra 70 외 다른 유형의 로켓에도 이 기술을 적용할 수 있음을 입증했다.

설계



APKWS 계약의 최종 낙찰자는 BAE Systems, Northrop Grumman, General Dynamics로 구성된 팀이었으며, Lockheed Martin과 Raytheon Systems의 제안을 제치고 선정됐다.

APKWS는 분산형 개구부 반능동 레이저 탐색기(DASALS Distributed Aperture Semi-Active Laser Seeker) 기술을 사용한다. 이 시스템은 각 전방 제어 카나드의 앞쪽 가장자리에 레이저 탐색기를 배치하여 마치 하나의 탐색기처럼 작동하도록 하는 구성 덕분에 미사일 앞부분에 레이저 탐색기가 필요 없는 Hydra 70 시스템의 기존 탄두를 사용할 수 있다.

APKWS 시스템은 발사대, WGU-59/B 중앙 유도 장치가 장착된 로켓, 연장된 7연장 LAU-68 F/A 로켓 발사기, SCS 7 조준 장치(공격 헬리콥터에는 필요 없음), 그리고 야전에서의 안전을 보장하기 위한 로켓 및 유도 장치 보관 키트인 Fastpack PA-140 및 CNU-711/E로 구성된다. WGU-59/B 중앙 유도 장치는 발사 후 0.5초 만에 전개되는 DASALS 탐색기 광학 장치를 장착한다. 이 장치는 Mk 66 Mod 4 로켓 모터와 탄두 및 신관 사이에 장착되며, 이로 인해 기존 Hydra 시스템에 비해 길이가 47cm(18.5인치), 무게가 4.1kg(9파운드) 증가했다.

사거리는 1,100~5,000m이며, 최소 사거리에서는 발사 후 5초 이내에 목표물을 명중시킬 수 있다. 최대 사거리는 기존 Hydra 70 모터 사용으로 인해 제한되지만, 탐색기가 14km(8.7마일)까지 탐지할 수 있으므로 더 강력한 모터를 사용하면 정확도를 유지하면서 사거리를 늘릴 수 있다. Nammo는 사거리를 12~15km(7.5~9.3마일)까지 연장할 수 있는 개량형 로켓 모터를 개발 중이다.

APKWS의 소프트웨어 업그레이드는 2021년 말에 계획됐다. 이 업그레이드는 최적화된 비행 궤적을 통해 더 가파른 공격각으로 목표물을 타격함으로써 사거리를 30% 증가시키고, 단일 버전으로 고정익 및 회전익 항공기 모두에 적용 가능하며, 훈련 범위 확대를 위해 지상 위험 구역 로직을 개선한다.

2021년 6월, BAE는 무인 항공 시스템(UAS) 대응(C-UAS) 임무에서 APKWS를 성공적으로 시험했다. 근접 신관을 장착한 APKWS 탑재 로켓으로 2급 UAS를 파괴했다. 근접 신관 덕분에 다른 방법보다 낮은 비용으로 무인 항공기를 요격할 수 있으며, 발사 시 활성화되는 레이저 유도 방식 덕분에 발사 전 목표물 조준이 필요없다.

2025년 4월, 새로운 이중 모드 APKWS II 변형 모델이 실물 크기 모형과 함께 공개됐다. 이 모델은 기존 레이저 유도 방식 외에도 수동 적외선 센서를 탑재하여 "조준 후 발사" 기능을 제공한다. 이 기능에서는 미사일의 방향을 잡기 위해 초기에는 목표물에 레이저를 쏘지만, 레이저는 유지되지 않고 적외선 센서가 최종 유도를 담당한다.이를 통해 발사 속도를 높일 수 있으며, 특히 다수의 순항 미사일이나 무인 항공기 목표물에 효과적인 공격이 가능해졌다.기수 부분에 적외선 탐색기를 추가하면서 탄두를 로켓의 중앙 부분으로 옮겨야 했지만, 이를 통해 살상력을 유지하면서도 파편화 패턴을 개선할 수 있었다. 그러나 이러한 변경으로 인해 기존 모델보다 비용이 증가했다. 개발은 2026년 말까지 완료될 것으로 예상된다.



제원
길이: 1.87m, 지름: 70mm, 날개폭: 24.3cm, 무게: 15kg

최대 속도: 3,600km/h(2,200mph, 마하 2.9)
사거리: 회전익기에 대해 1,100~5,000m(0.68~3.11마일) 고정익 목표물 2~11km(1.2~6.8마일)
유도 방식: 반능동 레이저 유도, 원형 오차 확률(CEP): 0.5m 미만
로켓 모터: 기존 Hydra 70 사용, 탄두: 기존 Hydra 70 탄두 사용
