독일 주둔 미 공군 F-16C 전투기 정기 훈련 비행. feat 주익 끝단에 AMRAAM을 장착한 이유는?

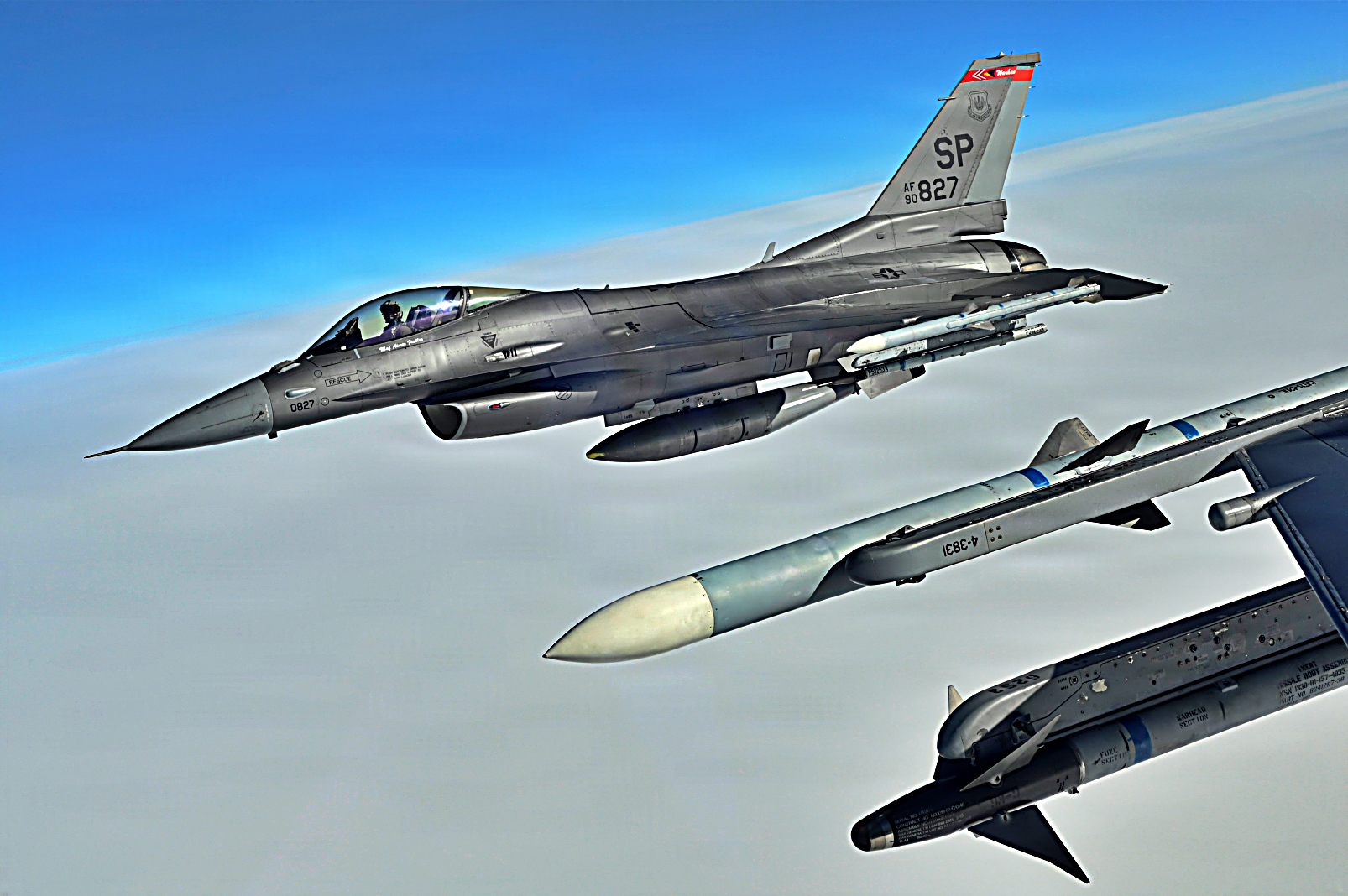

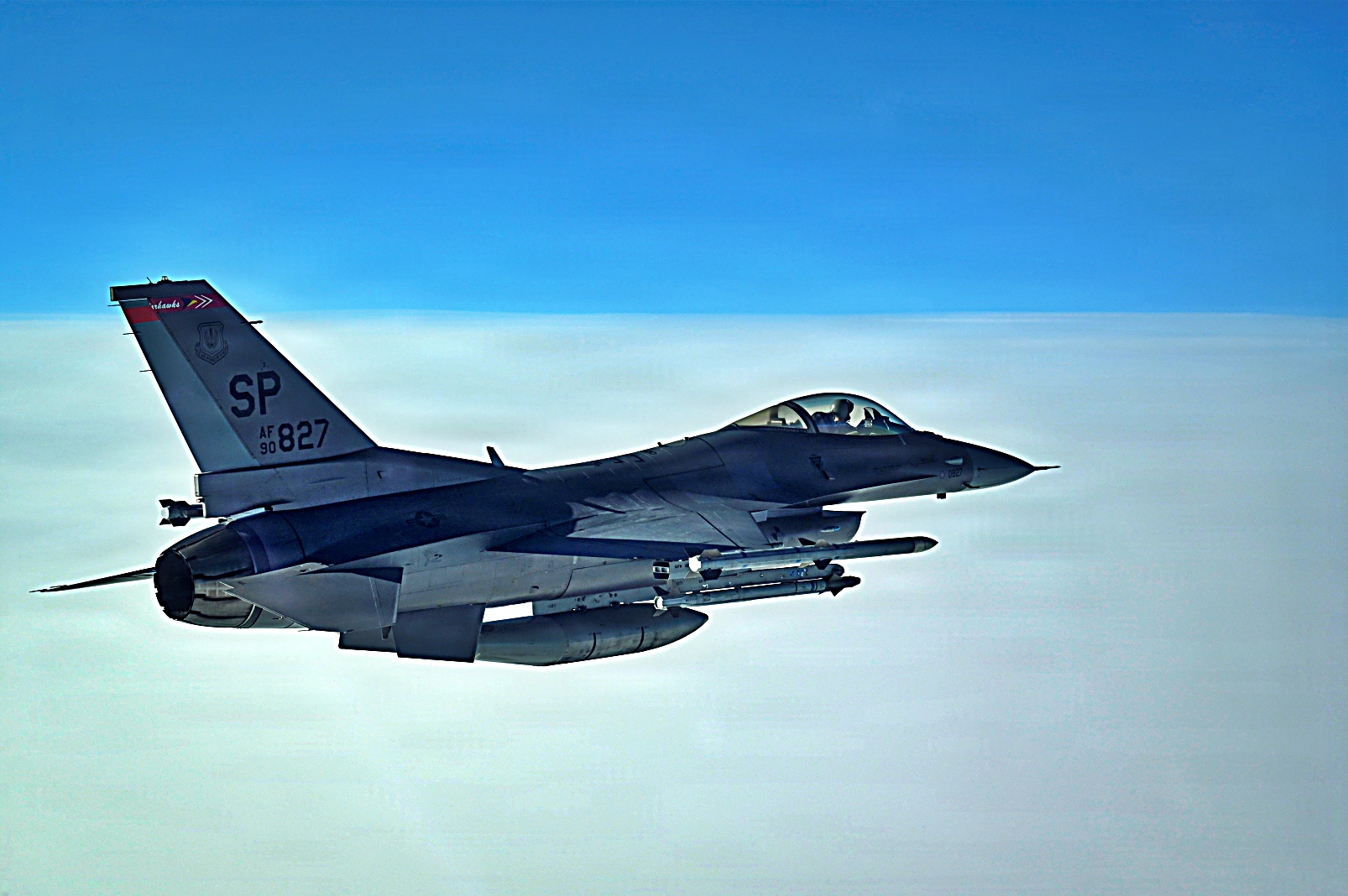

2026년 2월 12일, 독일 Spangdahlem 공군기지 상공에서 정기 훈련 계획에 따라 훈련 비행하는 제480전투비행대대 소속 F-16 Fighting Falcon 전투기들. 제52전투비행단 예하 제480전투비행대대는 나토 및 각국 방위 지침에 따라 F-16 전투기를 독일에서 운용하고 있다. F-16은 뛰어난 기동성을 자랑하며 공대공 전투 및 공대지 공격에서 그 성능을 입증해 왔다.

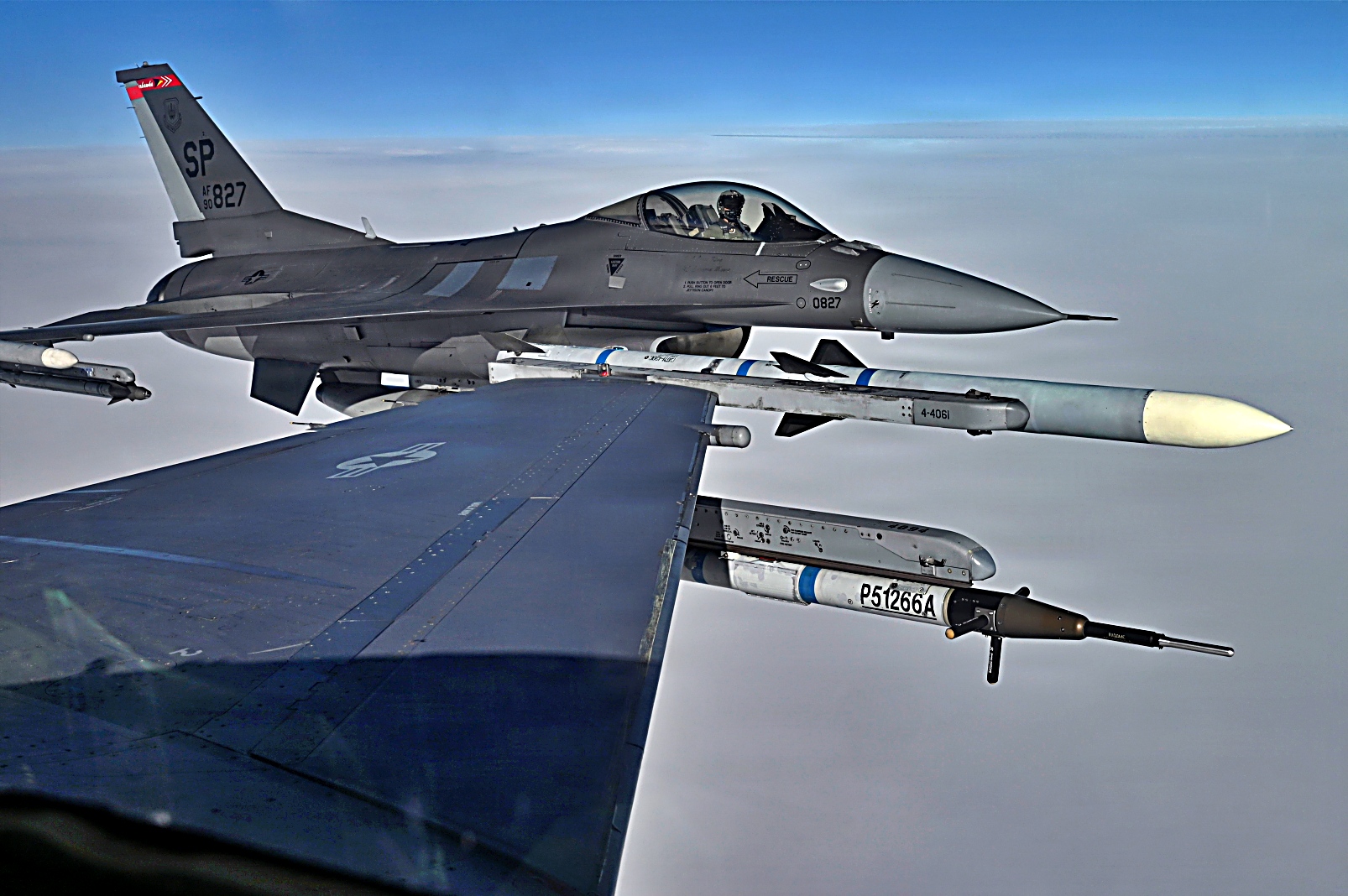

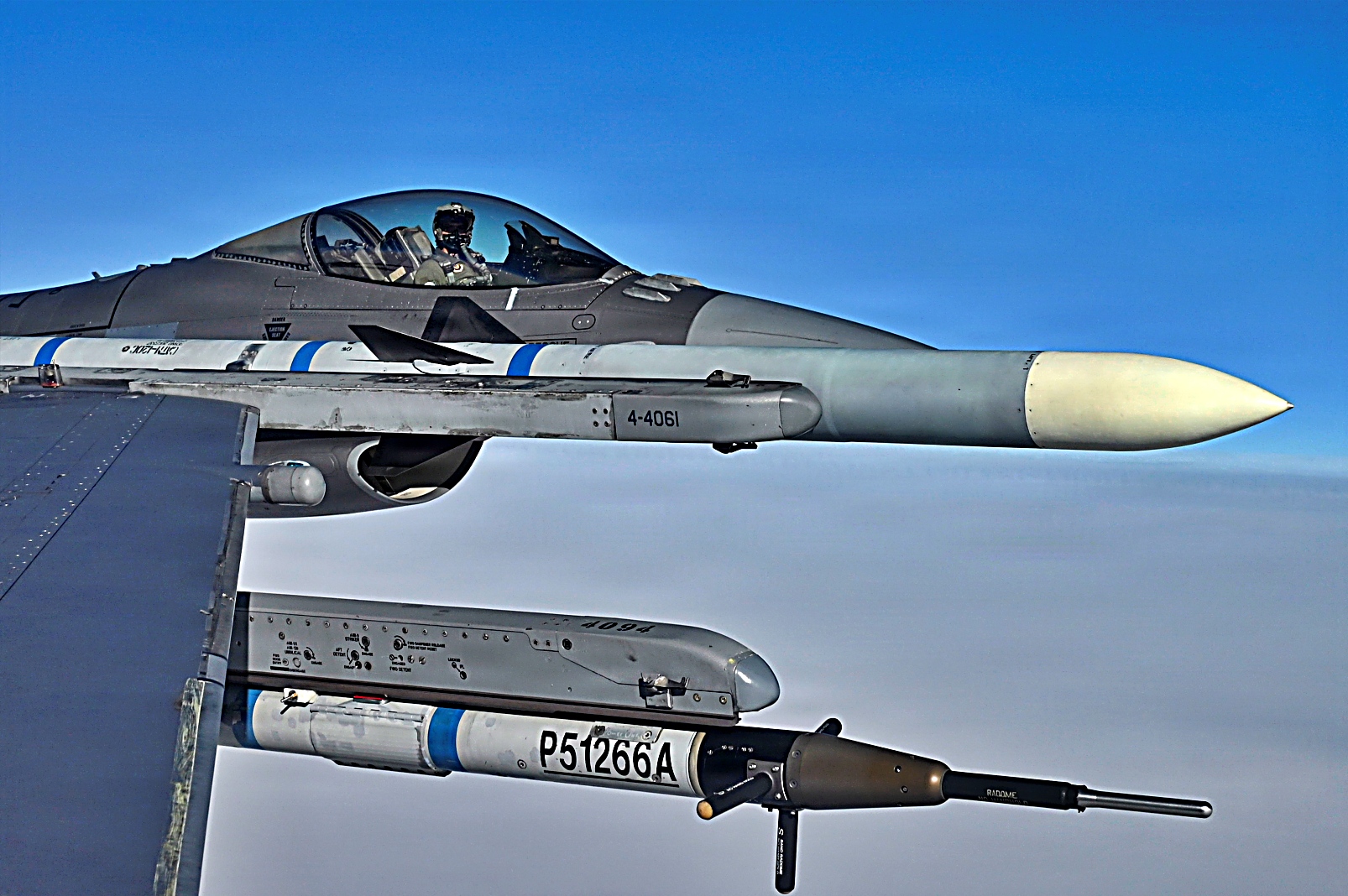

과거와 달리 현재의 F-16 전투기들은 주익 끝단 윙팁에 AIM-120 AMRAAM 중거리 대공미사일을 장착하고 있다.이를 통해 F-16 전투기는 고속 비행 시 발생하는 위험한 진동인 날개 떨림 현상을 줄인다. AMRAAM 미사일의 무게는 진동 감쇠 장치 역할을 하여 항공탄성 (aeroelasticity) 응력을 감소시키고, 더 견고한 날개 안쪽 공간에는 더 무거운 폭탄이나 추가 연료 탱크를 장착할 수 있도록 해준다. 주익 Flutter는"공기역학적, 탄성적, 관성력의 상호 작용(공탄성 현상)과 관련된 비행체의 동적 불안정성"으로 기체 피로를 발생시키고 비행 영역의 특정 영역에서 성능에 영향을 미칠 수 있다. 대부분의 F-16 전투기가 실탄과 동일한 335파운드(약 152kg)에 달하는 훈련용 AIM-120 미사일을 훈련 상황과 관계없이 날개 끝에 장착하고 비행하는 이유이다.

더 무거운 AMRAAM(약 152kg)은 더 가벼운 AIM-9 Sidewinder(약 86kg)에 비해 다음과 같은 특정한 공학적 이점을 제공한다.

구조적 안정성 (Flutter 감소): F-16의 얇은 날개는 고속 비행 시 진동하는 플러터 현상으로 알려진 동적 불안정성에 취약하다. 무거운 AIM-120 미사일을 날개 끝에 장착하면 댐퍼 역할을 하여 이러한 진동을 줄이고 기체의 수명을 연장할 수 있다.

날개의 가장 바깥쪽 가장자리에 추가된 무게는 질량 감쇠기 역할을 하여 날개가 빠르게 비틀리고 휘어지게 하는 고속 진동의 일종인 "굽힘-비틀림 이중 떨림"(flexure-torsion binary flutter)을 억제한다.
AMRAAM의 길이와 질량 분포는 날개의 무게 중심을 비틀림 축보다 앞쪽으로 이동시켜 고속 비행 중 날개를 안정화한다.

작전 유연성: AMRAAM 미사일을 날개 끝에 장착함으로써 주익 파일론에는 공대지 무기나 외부 연료 탱크와 같이 더 무겁고 항력을 더 많이 발생시키는 탑재물을 장착할 수 있다.

공기역학적 효율성: 날개 끝 레일에 미사일을 장착하는 것은 윙렛과 유사한 기능을 하여 날개 끝 와류와 항력 (vortices and drag)을 감소시켜 전반적인 비행 성능을 약간 향상 시킨다.

하중 균형: 날개 끝 발사대는 이러한 미사일을 탑재하도록 설계됐으며, 더 무거운 미사일을 다른 위치에 장착하면서 가벼운 AIM-9 사이드와인더를 날개 끝에 장착하는 것보다 하중 균형이 더 중요하다. 무거운 미사일을 다른 위치에 장착할 경우 원치 않는 진동이 발생할 수 있기 때문이다.

전투 교리: AMRAAM은 가시거리 밖(BVR) 무기이므로 일반적으로 먼저 발사된다. 더 가벼운 사이드와인더를 안쪽 장착대에 배치함으로써 조종사가 근접 공중전에 진입할 때 나머지 무게 중심이 동체에 더 가까워져 더 높은 롤링 속도와 기동성을 유지할 수 있다.
