폴란드 제4대공포연대 9K33 Osa 대공미사일 발사 훈련

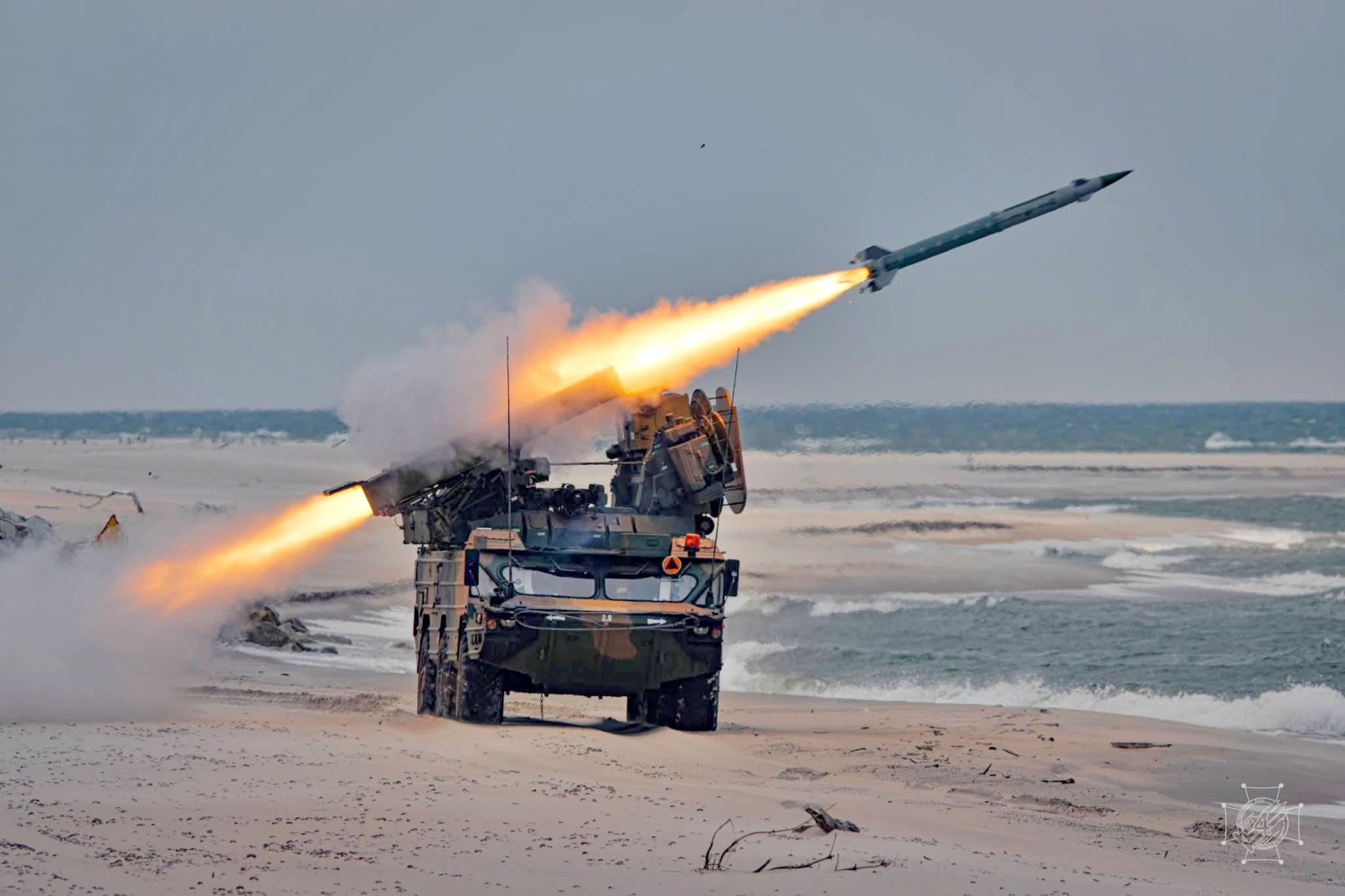

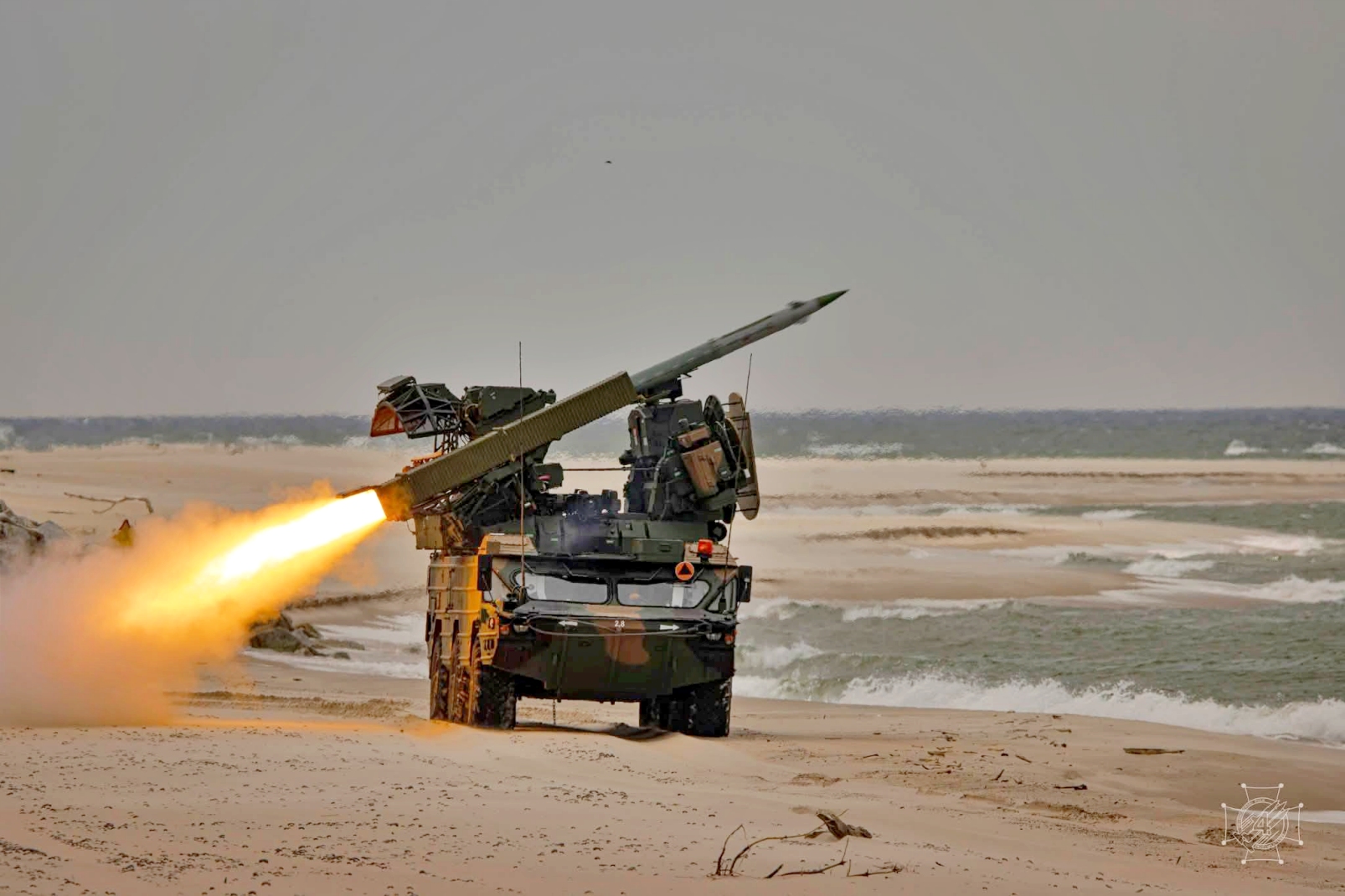

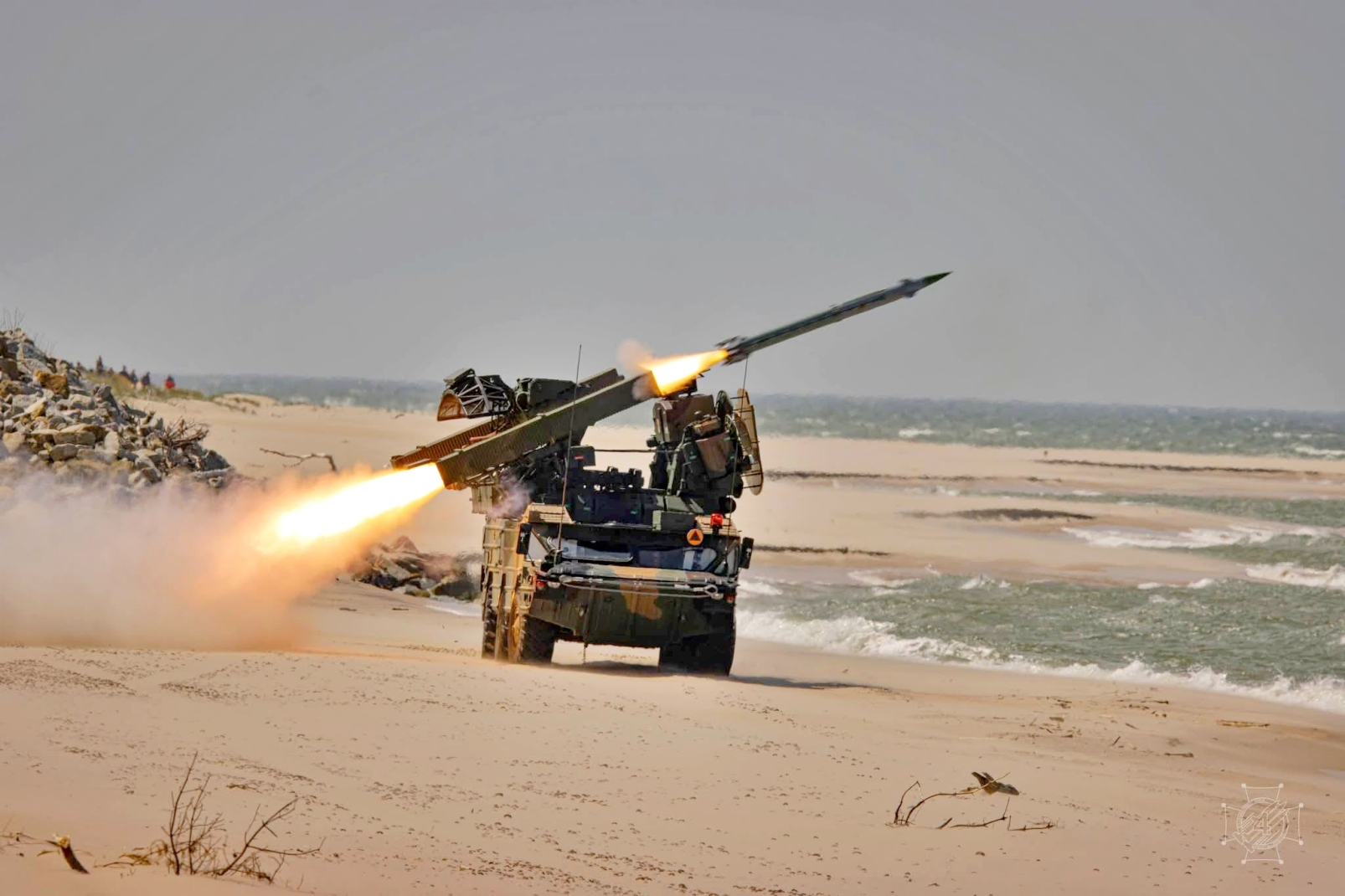

폴란드육군 제4대공포연대 부대원들이 5월 26일 Ustce 중앙 공군 훈련센터에서 진행된 훈련 캠프에서 9K33 Osa 대공 미사일 발사 훈련을 실시했다.
이번 훈련은 전투 기술을 연마하고 폴란드 영공 방어 준비 태세를 실전에서 시험하는 또 다른 중요한 단계였다.



9K33 Osa (NATO 보고명: SA-8 Gecko)는 1960년대 소련에서 개발되어 1972년에 실전 배치된 고기동성, 저고도, 단거리 전술 지대공 미사일 시스템으로 수출형 명칭은 Romb이다.



폴란드육군은 구 소련시절 도입한 9K33 Osa 지대공미사일 시스템을 도입해 현재도 운용중이다.
9K33 Osa-AK, 9K33 Osa-AK(M) 및 Osa-P Żądło 시스템 64기를 운용했으며 이중 일부 Osa-AKM과 Osa-P를 우크라이나에 공여했다.



Osa-AKM-P1 "Żądło"(수출명 SA-8P Sting)는 9K33M2 "Osa-AK" 및 9K33M3 "Osa-AKM"의 폴란드제 개량형이다. 소련에서 구매한 64대 중 약 32대가 개량된 것으로 추정된다. 개량형 9A33BM3-P1 TELAR는 2004년 폴란드 Kielce에서 열린 MSPO 전시회에 전시됐다. 개량형 차량에는 SIC 12/TA 수동 탐지 및 식별 시스템과 ISZ-01 IFF 시스템이 장착되어 있다.
2019년 폴란드는 Osa 시스템 전체 환경 개조 작업을 시작했다. 이 작업은 WZU Grudziądz에 위탁되었으며 총 비용은 약 4천만~5천만 유로이다.



9K33 Osa 지대공미사일은 단일 차량에 자체 교전 레이더를 탑재한 최초의 이동식 대공 미사일 시스템이었다.

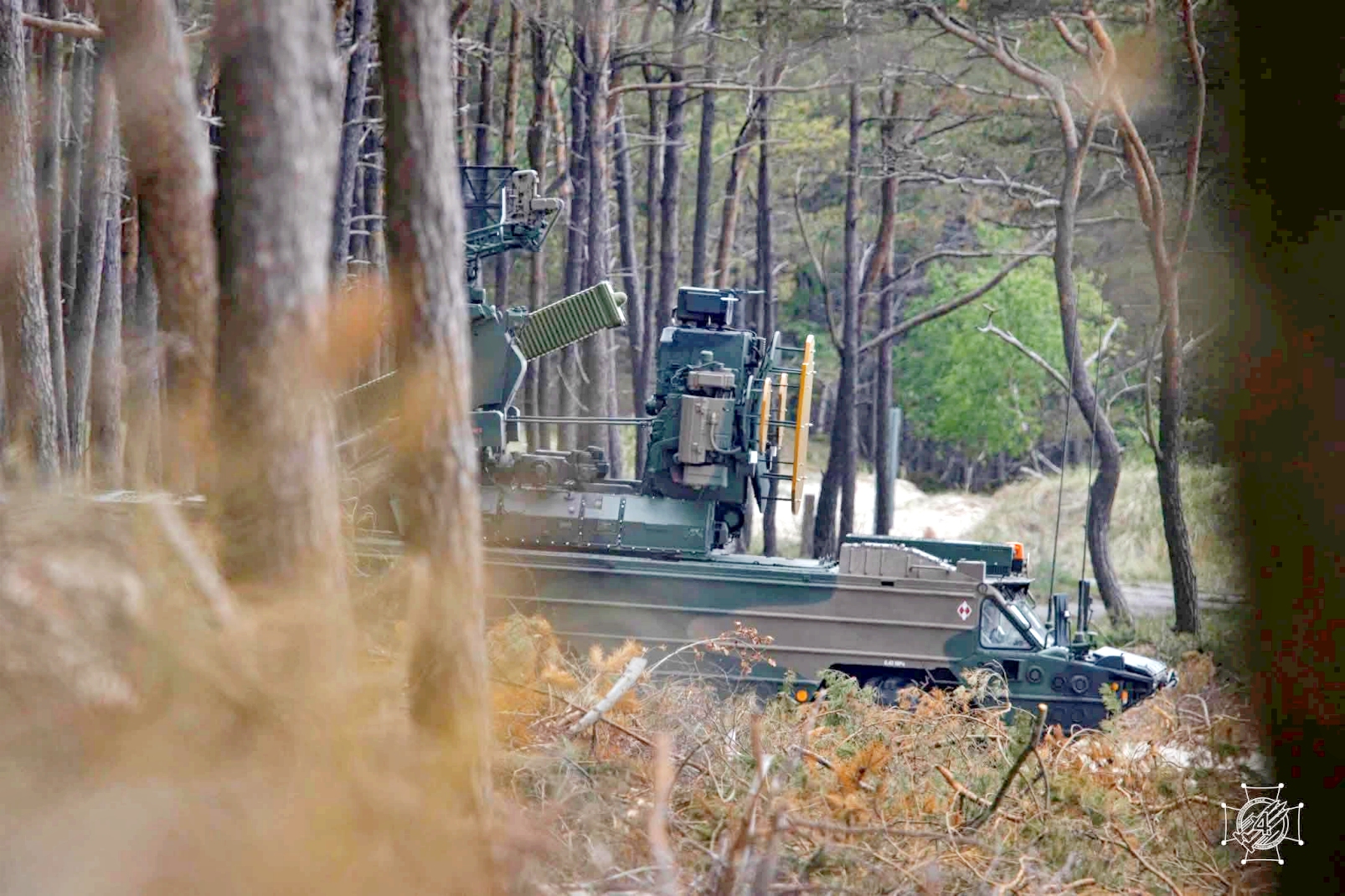

모든 9K33 버전은 일체형 9A33 수송, 발사 및 레이더(TELAR) 차량을 특징으로 하며, 이 차량은 연대 감시 레이더의 도움을 받거나 단독으로 항공기를 탐지, 추적 및 요격할 수 있다. 6륜 수송 차량인 BAZ-5937은 완전 수륙양용이며 공중 수송이 가능하며 도로 주행 가능 거리는 약 500km이다.

9K33 Osa TELAR에 탑재된 1S51M3-2 레이더 시스템은 NATO 코드명 Land Roll로 불렸다. 이 레이더는 해군용 Pop Group 레이더 시스템을 기반으로 개발되었지만 안정화 시스템이 필요하지 않아 크기가 더 작다. 개량형 시스템인 오사-AKM (NATO 보고명 SA-8B Gecko Mod 1)은 1980년 독일에서 처음 공개됐다. 이 시스템은 발사대 구성이 개선되어 골이 있는 컨테이너에 미사일 6발을 탑재할 수 있다.

이 시스템은 주파수 가변형 모노펄스 방식인 것으로 알려져 있다. 배열 상단에는 타원형 회전 감시 안테나가 장착되어 있으며, H 대역(6~8GHz)에서 작동하고 대부분의 목표물에 대해 30km의 탐지 범위를 갖는다. 대형 펄스형 J 대역(14.5GHz) 교전 안테나는 배열 중앙에 장착되어 있으며 최대 추적 범위는 약 20km이다.

추적 레이더 안테나 양쪽에는 미사일 추적을 위한 소형 J 대역 포물선형 접시 안테나가 장착되어 있다. 그 아래에는 미사일 발사 직후 포착하기 위해 I 대역 업링크 포획 빔을 방출하는 소형 원형 안테나가 있다. 배열의 마지막 안테나는 I 대역 안테나 양쪽에 하나씩 장착된 작고 흰색 직사각형 안테나로, 미사일에 명령을 전달하는 데 사용된다. 이중 안테나 시스템을 통해 '랜드 롤' 레이더는 단일 목표물에 대해 최대 두 발의 미사일을 동시에 제어할 수 있다.

두 발의 미사일을 서로 다른 주파수로 유도함으로써 전자전(ECM)을 더욱 어렵게 만들 수 있다. 9Sh33 전자광학 추적기는 추적 레이더 위에 장착되어, 주 추적 레이더가 전자전 방해(ECM)에 의해 교란될 때 표적을 추적하는 데 사용된다.

9K33 포대는 4대의 9A33B TELAR 차량과 BAZ-5939 차체에 재장전 미사일과 크레인을 장착한 2대의 9T217 수송 차량으로 구성된다. TELAR 차량 한 대당 재장전 시간은 5분으로 보고됐다.

TELAR 차량 외에도 각 연대에는 9V914 레이더 시준 차량(초기에는 BAZ-5938 차체에 탑재되었으나 현재는 ZiL-131 트럭에 탑재되는 경우가 많음)이 배정되어 TELAR 레이더 시스템의 정렬을 지원함으로써 정확한 표적 추적 및 교전을 보장한다.
