Piranha IV 10×10에 RCH-155 결합한 Piranha AAC 자주포

지난 5월 마드리드에서 열린 FEINDEF 국제 방위 및 보안 전시회에서 General Dynamics European Land Systems (GDELS)는 KNDS와 협력해 자주식 포병 분야의 최신 혁신 기술인 10×10 Piranha AAC (Advanced Artillery Carrier)를 공개했다.

2024년에 출시된 이 차륜형 자주포는 시스템은 Piranha IV 10×10 차체와 KNDS가 개발한 완전 자동화 155mm/L52 Artillery Gun Module (AGM)을 결합해 이동식 포병 능력에서 획기적인 발전을 이뤘다.



Piranha AAC는 최대 간접 화력, 우수한 승무원 보호, 가장 험준한 지형에서도 뛰어난 차륜 이동성을 제공하도록 GDELS와 KNDS, 두 유럽 주요 방산 제조업체 간의 협력으로 설계됐다. 두 회사의 협력은 DONAR 포병 시스템으로 시작됐으며, Piranha AAC의 도입으로 GDELS는 고도로 자동화된 포병 시스템의 차륜형 및 궤도식 변형을 모두 제공하게 됐다. 이는 유럽의 방산 제조 분야 전략적 자립을 강화시켜준다.



최근 분쟁은 전장에서 결정적 요인으로 작용하는 자주식 간접 화력 지원의 지속적인 중요성을 강조했다. Piranha AAC는 최신 기술을 견고한 플랫폼에 통합해 이 요구사항을 충족한다. 이 시스템은 스위스 군대에서 이미 운용 중인 Piranha IV Heavy Mission Carrier (HMC)의 10×10 변형 모델을 기반으로 한다. 이 구성은 높은 적재 용량, 낮은 차축 하중, 우수한 기동성을 제공해 다양한 작전 환경에 적합한다.

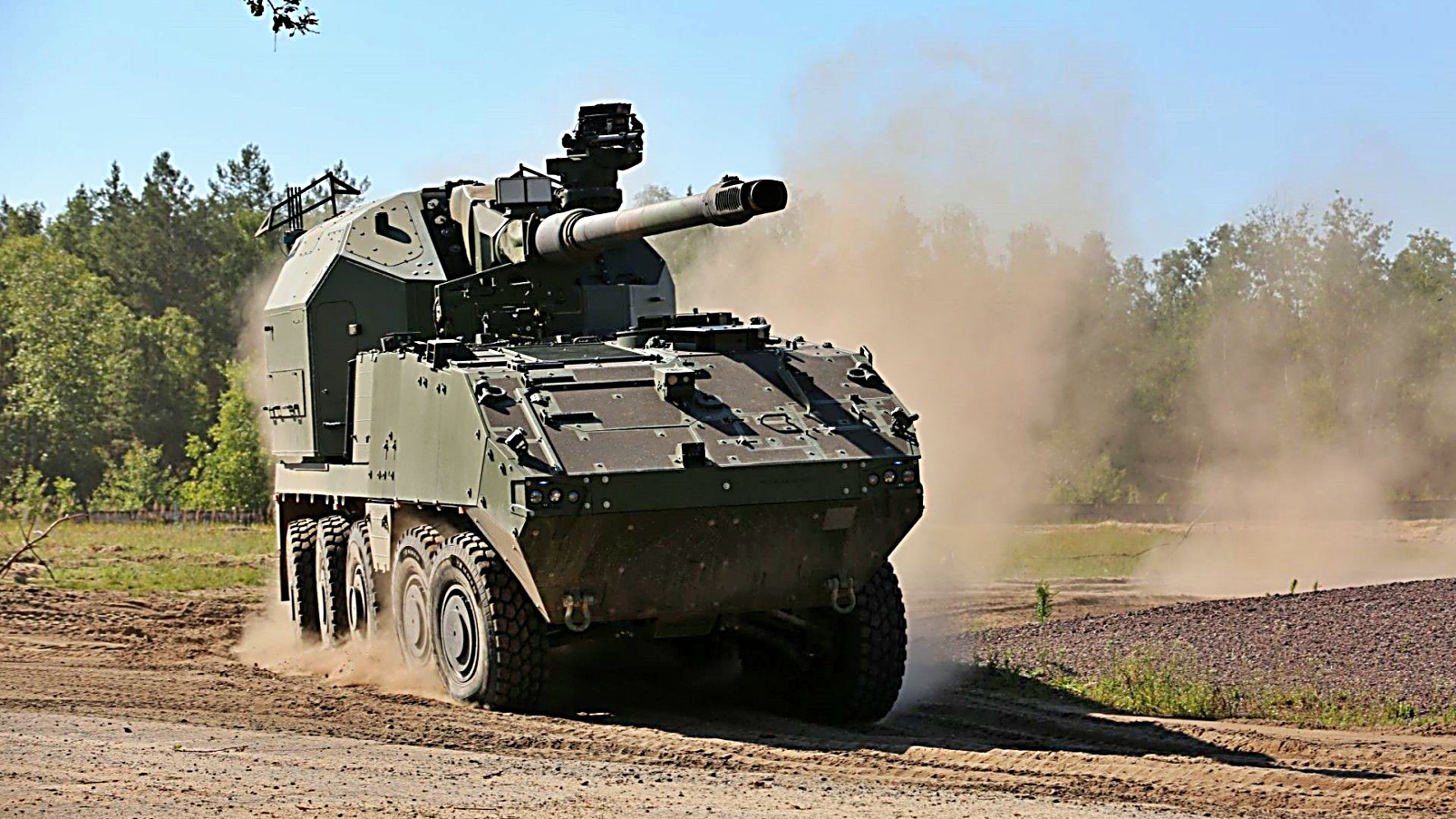

GDELS Piranha IV 10×10 HMC (Heavy Mission Carrier)에 KDNS AGS (Artillery Gun Module)가 장착된 모습.



Piranha AAC의 주요 특징은 다음과 같다:

5개의 차축 중 4개가 조향 가능하여 발사 시 이동성과 반동 흡수 능력을 극대화.

높은 참호 통과 능력과 18.5미터 미만의 회전 반경으로 협소한 공간에서의 기동성 향상.

완전 장갑된 운전석에 2인 승무원(옵션으로 3인 승무원 가능)을 수용하여 전투 지역에서의 생존성 향상.

특히 AGM은 무인 시스템으로, 탄약 장전 및 조준 과정이 완전히 자동화되어 승무원 작업량을 줄일 뿐만 아니라 거친 지형에서도 신속한 전개와 발사 위치 변경 가능. 시스템은 준비 없이 급속 사격, 이동 중 사격, 직접 조준 사격, 360도 전방위 사격 등 다양한 작전을 지원.

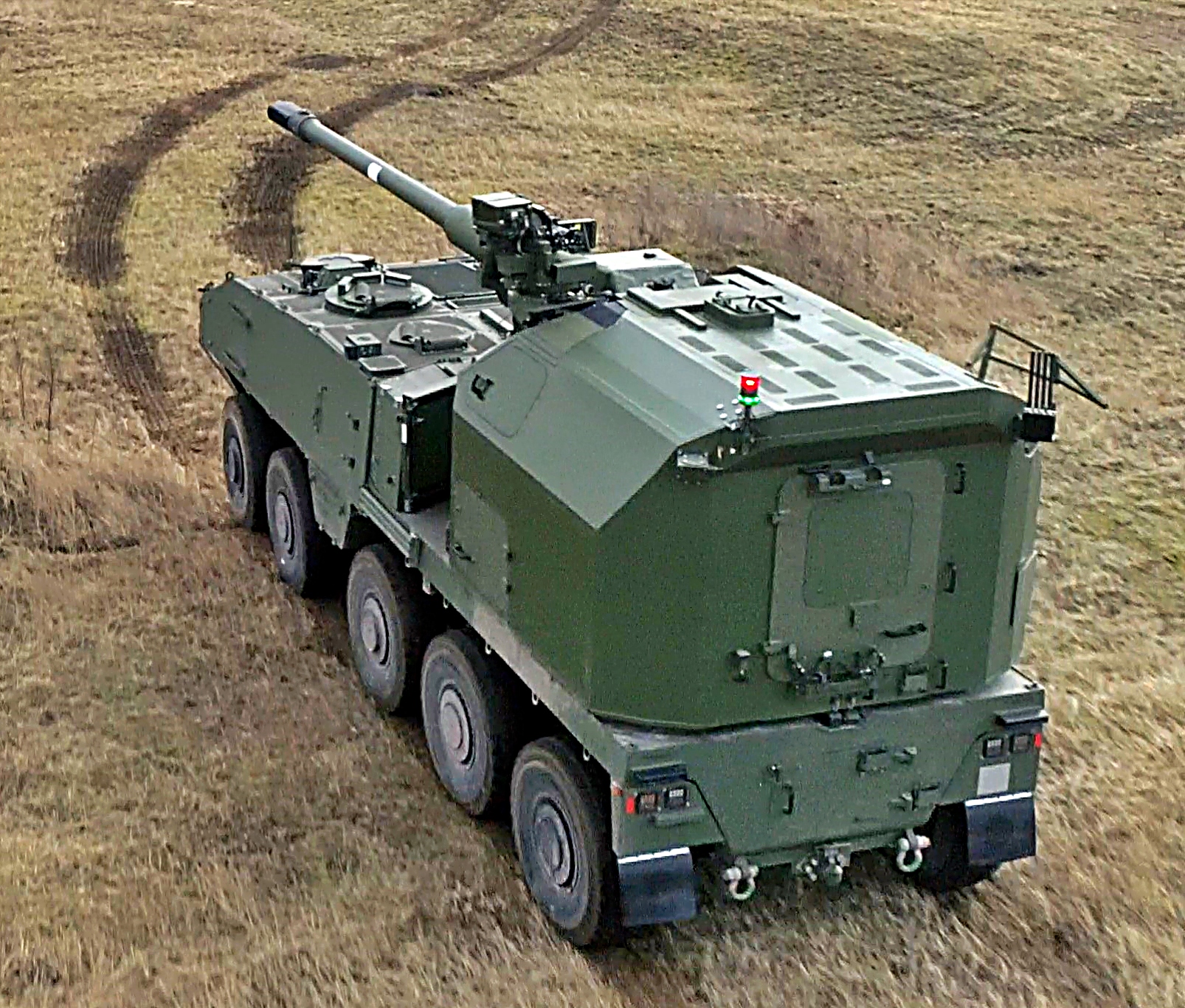

GDELS Piranha IV 10×10 HMC (Heavy Mission Carrier)에 KDNS AGS (Artillery Gun Module)를 장착한 모습.



완전히 자동화된 155mm/L52 Artillery Gun Module(AGM)은 궤도 또는 차륜형 플랫폼에 장착 가능하며, 통합 유연성과 비용 효율성을 제공한다. 차량 독립형 보조 전원 장치는 포가 운반 차량의 엔진과 독립적으로 작동할 수 있도록 하여 연료 절약과 소음 감소 효과를 제공한다. 또한 시스템은 글로벌 포지셔닝 시스템(GPS)과 연결된 관성 참조 장치를 탑재해 외부 안정화 장치(예: 유압식 안정화 장치) 없이도 정밀도를 보장한다. 최근 시연에서 AGM은 ‘사격 후 신속 이동’ 능력을 선보이며 인상적인 성능 지표를 달성했다.

시험에서 AGM 시스템은 2분 19초 만에 10발의 155mm 포탄을 발사했으며, 사격이 진행되는 동안 2인 승무원은 장갑된 캐빈 내부에 안전하게 앉아 있었다. 이 결과는 시스템이 적의 대응 사격 위협에 노출을 최소화하면서 높은 발사 속도를 유지할 수 있음을 강조한다.



GDELS와 KNDS의 협력은 방위 혁신 분야에서 대서양 횡단 협력 강화 노력을 상징합니다. 독일-프랑스 기술력을 KNDS를 통해 활용하고 미국 기반  General Dynamics 코퍼레이션의 유럽 지사를 결합한 Piranha AAC 프로젝트는 군사 장비 기술 혁신을 주도하기 위한 국경 간 협력의 잠재력을 강조한다. 관련 소식에서 스위스의 방산 구매 기관인 Armasuisse는 2024년 KNDS 독일과 GDELS가 스위스 군대의 신규 포병 시스템 공급업체로 선정됐다고 발표했다. 이 계약을 통해 KNDS가 개발한 AGM이 Piranha IV 10×10 플랫폼에 통합될 예정이며, 이는 PIRANHA 시리즈가 현대 군대에 적합한 다목적적이고 신뢰할 수 있는 선택지로 자리매김하는 데 기여할 것이다.

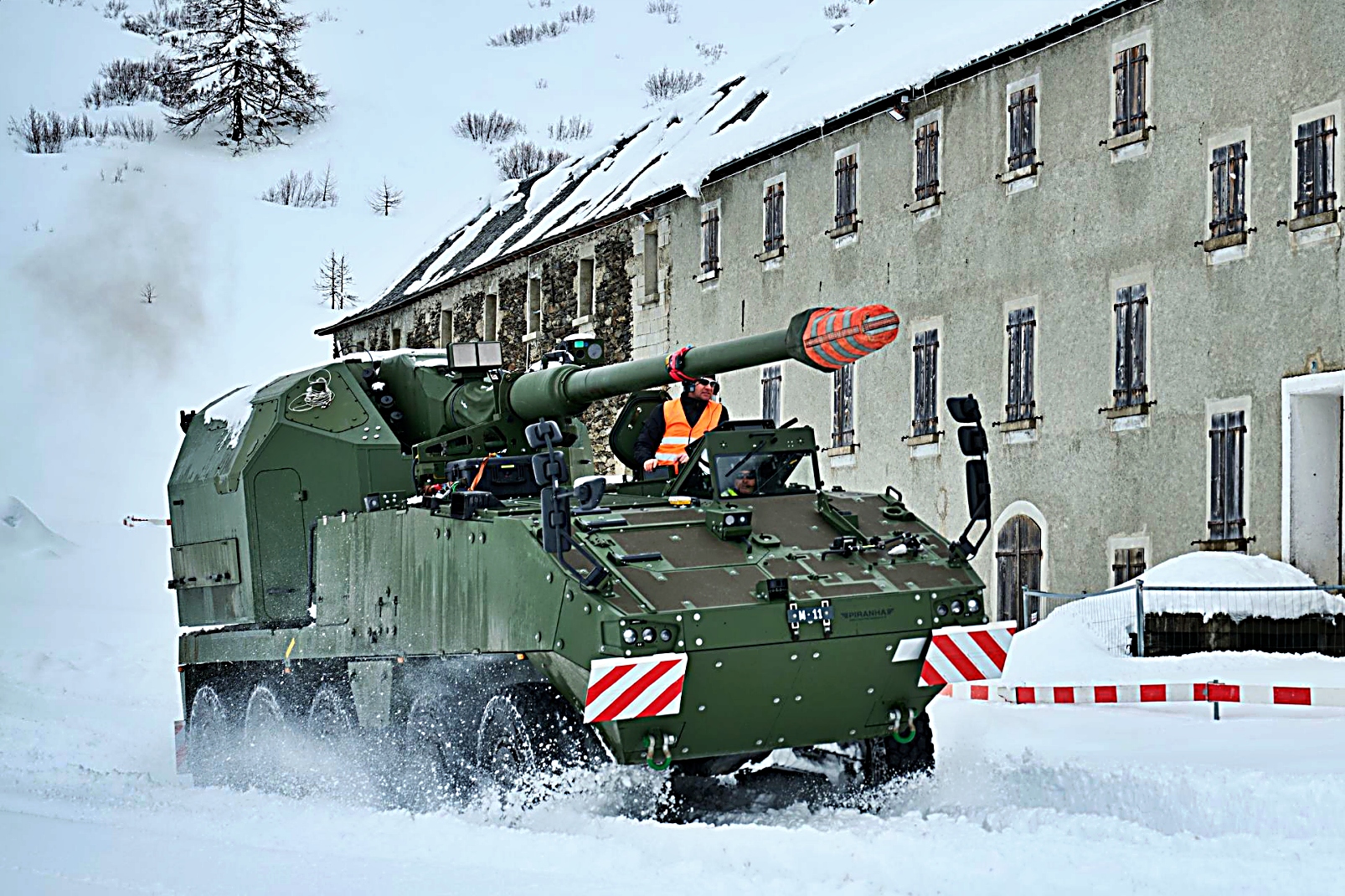

GDELS Piranha IV 10×10 HMC (Heavy Mission Carrier)에 KDNS AGS (Artillery Gun Module)를 장착한 모습.



4세대 차륜형 장갑차 Piranha IV



Piranha IV는 스위스 Mowag GmbH가 개발한 Piranha 계열 장갑차의 4세대 모델이다. 이 차량의 개발은 2000년대 초반 순수 민간 기업 Mowag 주도로 시작됐다. 첫 번째 프로토타입은 2001년 공개됐고, 두 번째 프로토타입은 2004년 공개됐다. 이 신규 모델은 차내 공간을 확대하고 방어력을 향상시켰다.

Piranha IV가 개발되는 동안 MOWAG의 소유권이 변경되어 2004년 제너럴 다이내믹스에 인수되어 General Dynamics European Land Systems의 일부가 됐다.



이전 모델인 Piranha III와 그 파생형인 캐나다 LAV III, 미육군 Stryker 이후, 국제 무기 시장에서 더 크고 보호 성능이 우수한 차량에 대한 수요가 증가했다.

Mowag가 제시한 해결책은 내부 용량 12m³(420 cu ft)( Piranha IIIC의 11m³ 대비)를 갖춘 8×8 차량이었다. 차량 무게는 25t(25 장톤; 28 단톤)( Piranha IIIC의 18.5t)으로 5톤이나 무거워졌지만 새로운 서스펜션 설계와 더 강력한 엔진 덕분에 차량의 기동성이 향상됐다.

이 Piranha IV 신형 장갑차는 외국 제조사들의 관심을 끌었다. Alvis Vickers (이후 BAE Systems Platforms & Services로 합병)는 영국과 남아프리카 공화국에서 Piranha IV 를 생산하기 위해 면허를 취득했다. 또 다른 라이선스는 일본 육상자위대의 “미래 바퀴식 전투 차량”(Shorai Sorin Sento Sharyo)을 위한 8x8 플랫폼을 찾던 Komatsu가 획득했다. 결국 두 회사 모두 Piranha IV를 생산하지 않았으며, 일본 육군은 Type 16을 선택했고 영국은 이에 대한 적절한 관심을 보이지 않았다.



GDELS Piranha IV 10×10 HMC (Heavy Mission Carrier)에 KDNS AGS (Artillery Gun Module)를 장착한 모습.



2007년 영국은 Boxer 협력 참여를 취소한 후 중형 다목적 장갑차 개발을 위한 Future Rapid Effect System (FRES) 경쟁을 발족했다. 영국 군대는 Piranha IV보다 훨씬 높은 보호 수준을 요구했다. GDELS Mowag는 2007년 Piranha 시리즈의 신형인 “Piranha Evolution”을 제시했다.이 차량은 Boxer와 VBCI와 함께 FRES 유틸리티 변형(UV) 시험에 선정됐으며, GDELS-Mowag의 Piranha V는 영국군의 요구사항을 충족하는 차량으로 개발하기 위한 우선 협상 대상자로 선정됐다. 그러나 예산 삭감으로 인해 UV 요구사항이 폐지되면서 결정이 번복됐다. 프로그램에서 탈락했음에도 불구하고 GDELS-Mowag는 이 변형을 33톤급 Piranha IV로 추가 개발했다. GDELS-Mowag는 Boxer, VBCI, Patria AMV, Freccia  IFV와 경쟁하는 중량급을 포함해 여러 중량 등급의 8×8 장갑차를 공급할 수 있다. 이로 인해 Piranha V는 덴마크, 스페인, 루마니아, 모나코에 판매됐다.



이전 Piranha 차량과 Piranha IV의 주요 차이점 중 하나는 방어력이다.

20mm 및 23mm 구경의 장갑 관통 (AP) 탄약에 대한 전면 장갑 보호.

14.5mm AP 탄약에 대한 전방위 장갑 보호

20mm/23mm AP에 대한 보호를 위해 사용할 수 있는 전방위 장갑 추가 (STANAG 4569 보호 수준 5 충족

지뢰 및 즉흥 폭발 장치(10kg TNT 상당)에 대한 바닥 보호



GDELS Piranha IV 10×10 HMC (Heavy Mission Carrier)에 KDNS AGS (Artillery Gun Module)를 장착한 모습.



Mowag는 다양한  Piranha IV의 파생형을 운용 중이거나 개발 중이다.



Piranha IV 6×6 : "Korsak SpähFz NG" (Spähfahrzeug Next Generation) 정찰 차량으로 독일 육군이 Fennek 정찰 차량의 후속 모델에 대응하여 GDELS Mowag는 약 20톤급 Piranha 6×6 변형을 제안했다.2024년 10월, 독일 육군은 Piranha를 선정했으며, 계약은 2025년 초에 체결될 것으로 예상된다.

이 장갑차는 Piranha IV 6×6을 바탕으로 수륙양용 능력, Rheinmetall Oerlikon KBA 25 mm (25×137mm) 자동포를 장착한 경량 안정화 포탑. 연막탄 발사기, 미래에 잠재적으로 사용 가능한 체공형 탄약, 독일 연방군 디지털 정보 네트워크 D-LBO. 마스트에 장착하는 광학 및 광전자 관측 시스템, 음향 센서, 전자기 센서 등을 갖출 예정이다.



Piranha IV 8×8 : “12 cm Mörser 16” 박격포 운반장갑차는 스위스 육군이 요구한 이동성이 뛰어난 중형 박격포 시스템으로 4개 대대가 필요하다고 평가했다. 자주식 중형 박격포 시스템의 필요성은 스위스 정부가 “lm fort 12 cm 59/86” (fortress twin-mine launcher 12 cm)와 15.5cm Festungskanone 93 (155mm 구경 L/52 야포)의 사용을 중단하기로 결정한 후 발생했다. 이 무기 체계는 스위스 군대를 위해 GDELS Mowag와 RUAG가 개발했으며 설계의 주요 요소는 다음과 같다:



Piranha IV 8×8 차체 및 주행 장치를 바탕으로 박격포 사격을 위한 천정 개방부, 30발까지 보관 가능한 차내 공간, 운전사 1명, 지휘관 1명, 장전병 2명의 승무원 구성으로 120mm RUAG Cobra 자동화 박격포 시스템을 탑재하고 “통합 포병 지휘 및 화력 통제 시스템” 97/14 - INTAFF TA (Integrated Artillery Command and Fire Control System" 97/14 - INTAFF TA)에 연결한다. 자체 방어요 Protector RWS에 장착된 12.7mm M2 Browning 기관총을 장착한다,



“PI PZ 21” (Pionier Panzerfahrzeug 21) 공병 장갑차는 2021년 무기 프로그램의 일환으로, Minenräumpanzer – M113 63/00 지뢰 제거 장갑차의 함대를 대체하기 위해 설계됐다. 스위스 군은 M113 63/00 공병장갑차외에 2008년부터 Kodiak(Leopard 2 변형)을 도입하여 지뢰밭, 참호, 도랑을 돌파하기 위한 중강습 돌격전차를 운용중으로 이를 보완할 공병 시스템을 필요로 했다. 또한 스위스의 도시화 증가로 인해 지뢰 제거 임무 외에도 추가 기능이 필요했으며, 투자를 최대한 활용하기 위해 모듈식 설계가 요구됐다.

차륜형 플랫폼을 선택한 이유는 더 이동성이 뛰어난 장갑공병차량이 필요했기 때문이다.

차체 전면의 Blade는 도로 개척용으로 장애물 밀어내기, 참호도랑 덮기 등 임무를 수행할 수 있으며 Manipulator Arm은 아프가니스탄과 이라크에서 NATO 국가들이 경험한 IED 공격의 중요한 사례에서 도출된 요구사항이다. 이 차량은 잘 보호된 차량에서 폭발물 처리 작업을 수행할 수 있다. 이 공병 차량은 스위스 군대를 위해 GDELS Mowag와 다양한 하청업체가 개발했다. 주요 설계 요소는 다음과 같다:

표준형 Piranha IV 장갑차 차체 및 구동 장치를 바탕으로 수륙 양용 능력을 보유하며 운전사 1명, 지휘관 1명, 공병 2명이 탑승한다.

자체 방어용으로 Protector RWS에 장착된 12.7mm M2 Browning 기관총을 장착하며 공병 장비는 다음과 같다.

Quick Coupler Adapter (QCA) – Global Clearance Solutions (GCS)에서 제공 미션에 따라 도구/부착물을 신속히 교체할 수 있는 시스템

지뢰 제거 쟁기 – Pearson Engineering Ltd에서 제공 표면에 매설된 지뢰를 제거하기 위해 설계된 지뢰 제거 쟁기

전투 불도저 블레이드 – GCS 제공

블레이드 조작 암 – GCS 제공 폭발물 위협을 식별하고 처리하기 위해 원격으로 조작하는 암

전방에 2개의 조명등

기술자와 운전자를 위한 카메라 등을 갖추었다.



Piranha IV 10×10은 “HMC” (Heavy Mission Carrier 중형 임무 운반차)는 RCH-155 장착을 위해 개발된 차체를 기반으로 하며, 다양한 임무에 맞게 중량 탑재물의 장착이 가능하다. GDELS는 이 변형을 2024년 4월에 발표했다. 17톤의 적재량과 최대 40톤의 총 중량으로 설계했으며, 1, 2, 4, 5번 차축을 조향할 수 있어 회전 반경은 18미터 미만이다,

이를 기반으로 개발된 Piranha AAC (Advanced Artillery Carrier)는 Piranha IV 10×10과 RCH-155를 결합한 자주포이다.

“Artillerie Wirkplattform und Wirkmittel 2026” 프로그램은 스위스 군의 M109 Kawest 궤도식 자주포의 후속 모델을 개발하는 프로젝트로 2022년, 이 프로그램의 최종 후보로 두 시스템이 선정됐다:

BAE Systems Hägglunds의 스웨덴에서 개발된 Archer 포병 시스템을 RMMV HX2 8×8 차체에 결합하는 자주포와 KMW RCH 155 (Remote Controlled Howitzer 155)는 Boxer A3(8×8)과 Piranha IV 10×10 두 가지 차체 옵션을 제공했다.



입찰 당시 GDELS Mowag는 KMW와 협력해 Piranha 변형을 개발 중이었다. 이 변형의 장점은 승무원에게 더 넓은 공간, 더 높은 안정성, 360° 전방위에서 최대 출력으로 사격할 수 있는 능력을 제공하는 것이다. 2024년 11월, 스위스 군은 RCH-155 포병 시스템을 선정했다.군은 의회 승인을 위한 계약 준비를 시작했으며, 플랫폼에 지휘 및 통신 시스템을 통합하는 작업을 진행 중이다.



Piranha IV 장갑차는 스위스군이 총 132대를 주문했다.

Piranha IV 자주박격포 시스템 12cm Mörser 16을 48대 주문했다.스위스군의 Armament Program 2016에 따라 32대의 Piranha IV 박격포 운반차를 주문했다. 이 프로그램의 예산은 CHF 404백만으로 8대의 Piranha IV로 구성된 4개 대대분이다.

프로그램 예산에는 다음과 같은 자금도 포함됐다:

12대의 박격포 대대 전용 물자 수송용 장갑차

36개의 12cm 박격포 탄약 컨테이너



2022년 러시아의 우크라이나 침공에 대한 대응으로 같은 해 8월 추가로 16대 Piranha IV 자주박격포 시스템이 주문됐다. 이 프로그램의 예산은 CHF 175백만 (8대씩 2개 대대)이다.

2025년 배치 예정으로 원래 2018년부터 2022년까지 진행될 예정이었으나, 설계 결함(예: 지붕의 방수 문제)으로 인해 지연됐다. 2020년 봄에 결함을 해결하고 부대 시험을 성공적으로 통과한 후, 2021년 2월에 양산이 승인됐다.



84대 Piranha IV – PI PZ 21 (Pionier Panzerfahrzeug 21) 공병 장갑차는 스위스군의 Armament Program 2016에 따라 60대가 주문됐으며 이 프로그램의 예산은 CHF 3억 6천만 프랑이다. GDELS Mowag와 계약은 2022년 5월 2일에 체결됐다.

포함 내용: 60개의 전투용 도저 블레이드, 24개의 원격 조작 암, 12개의 지뢰 제거 플로우

2023년 무장 프로그램으로 24대의  PI PZ 21가 CHF 2억 1,700만으로 주문됐다. 2025년부터 배치 예정이며, 2026년부터 2055년까지의 운용할 예정이다.

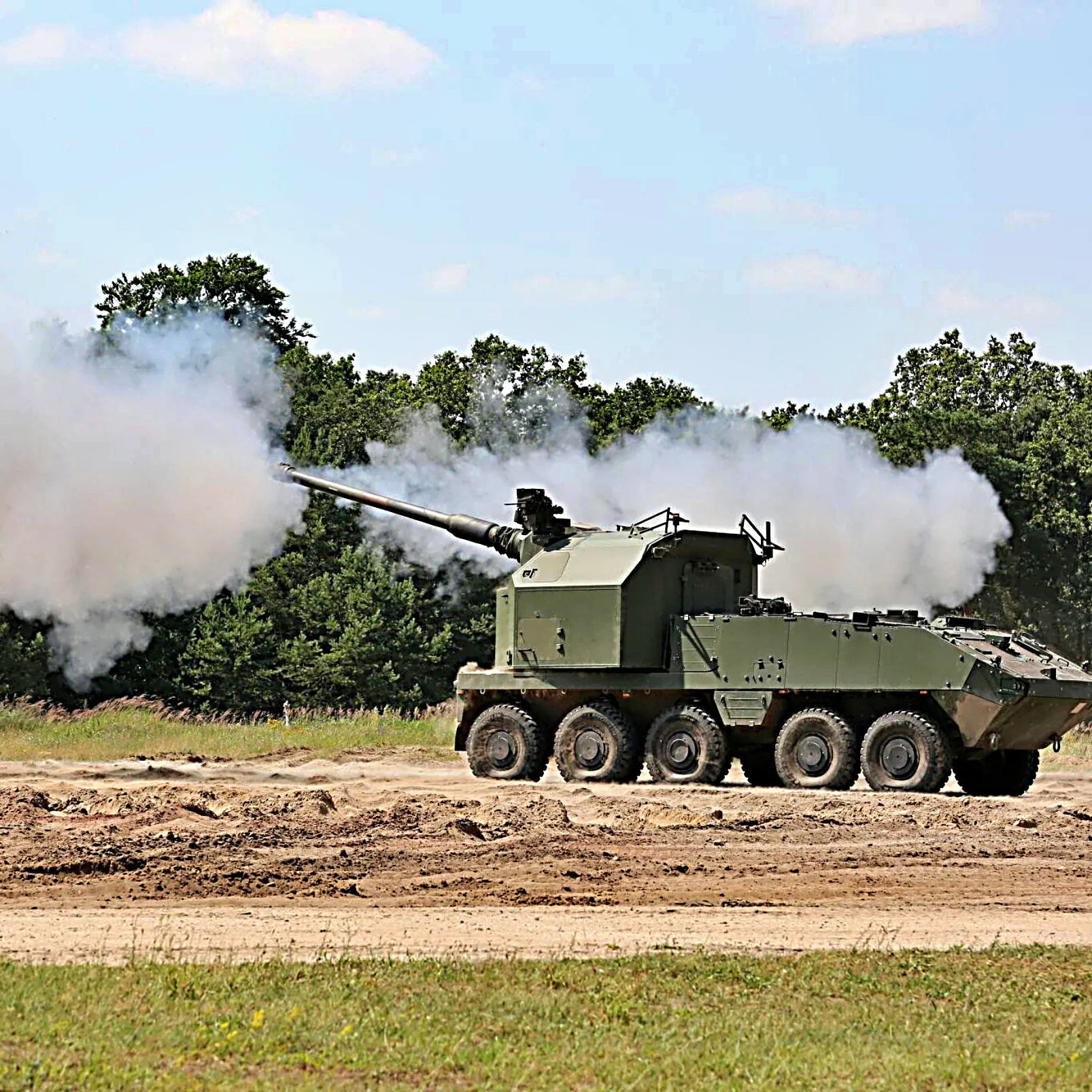

Piranha AAC (Advanced Artillery Carrier) 사격 장면들



GDELS Piranha IV 10×10 HMC (Heavy Mission Carrier)에 KDNS AGS (Artillery Gun Module)를 장착한 모습.
